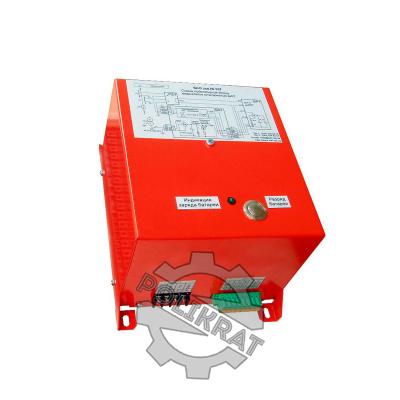

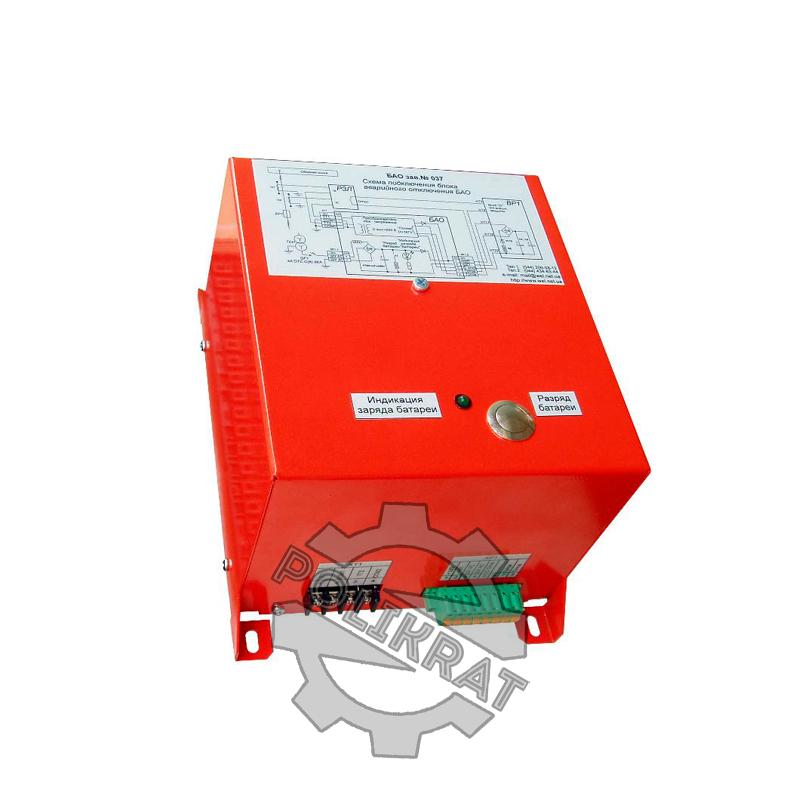

Блок аварийного отключения БАО

Средняя: 3.5 (2 оценки)
Код товара:
11065

Блок аварийного отключения БАО предназначен для питания вакуумных выключателей типа ВР1 на трансформаторных подстанциях и комплектных распределительных устройствах, имеющих оперативное питание 220В переменного или выпрямленного тока.

Устройство и принцип действия

В штатном режиме БАО обеспечивает питание вакуумных выключателей от трансформатора собственных нужд (ТСН) или от измерительного трансформатора типа НТМИ с обмоткой 100В и последующим повышением напряжения до 220В с помощью БПН.

При отсутствии напряжения оперативного питания, БАО обеспечивает зарядку батареи конденсаторов и поддержание напряжения, обеспечивающего отключение вакуумного выключателя от релейных обмоток одного или двух трансформаторов тока типа ТЛК-10, питающихся током отходящих линий.

При коротком замыкании (КЗ) в отходящих линиях и отсутствии напряжения оперативного питания, в случае, когда короткому замыканию предшествовало состояние с отсутствием или малым током в отходящих линях, БАО обеспечивает быстрый заряд батареи конденсаторов вакуумных выключателей и формирование команды разрешения отключения. Команда разрешения отключения формируется БАО, путем замыкания «сухих» контактов, при условии накоплении энергии, достаточной для отключения вакуумного выключателя. Источником энергии для зарядки батареи конденсаторов являются вторичные обмотки трансформаторов тока, питающихся током отходящих линий.

Характеристики БАО , обеспечивающие включение вакуумного выключателя при питании по входу ШП АС
ПараметрЗначение
Напряжение питания, В187...264
Выходное напряжение, В250...360
Номинальная емкость встроенного конденсатора, мкФ4700
Время первоначальной готовности к включению вакуумного выключателя от момента подачи напряжения на вход ШП АС, не более, сек 30
Время повторной готовности к включению вакуумного выключателя не более, сек20
БАО позволяет выполнять не менее 5 циклов включения отключения вакуумного выключателя с интервалом между циклами не менее 20 сек
Следующие 5 циклов включения отключения могут быть проведены через 10 минут
Характеристики БАО, обеспечивающие отключение вакуумного выключателя при питании по входу ШП АС
ПараметрыЗначения
Напряжение питания, В143...264
Выходное напряжение, В187...360
Напряжение на выходе БАО, при котором срабатывает реле, разрешающее отключение, (напряжение на конденсаторной батарее отключения), В187+5%.
Характеристики контактов реле, разрешающего отключение (НР контакты)
ПараметрыЗначения
Механический коммутационный ресурс2х10 в 7 степени
Максимальный коммутируемый ток при напряжении 250 В DC, А0,2
Коммутационный ресурс для на грузки 0,2 А, 250V DC1 (резистивная нагрузка)3х10 в 4 степени
Коммутационный ресурс для на грузки 8 А, 24V DC1 (резистивная нагрузка)3х10 в 4 степени
Коммутационный ресурс для нагрузки 2А, 250V АС 2 (cosφ>0.5)10 в 5 степени
Максимальное напряжение постоянного и переменного тока, коммутируемое выходными контактами, В250
Прочность электрической изоляции всех независимых цепей относительно корпуса и между собой, 50Гц, 1 мин2000 В
Масса3, 5 кг
Рис.1. Схема подключения блока аварийного отключения БАО
