Блок управления БУАВР.КИ

Блок управления БУАВР.КИ предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

Область применения

Блок управления может применяться в сетях электроснабжения в составе устройств:

• автоматического включения резерва (АВР);
• аварийного включения резерва.

Конструктивное исполнение

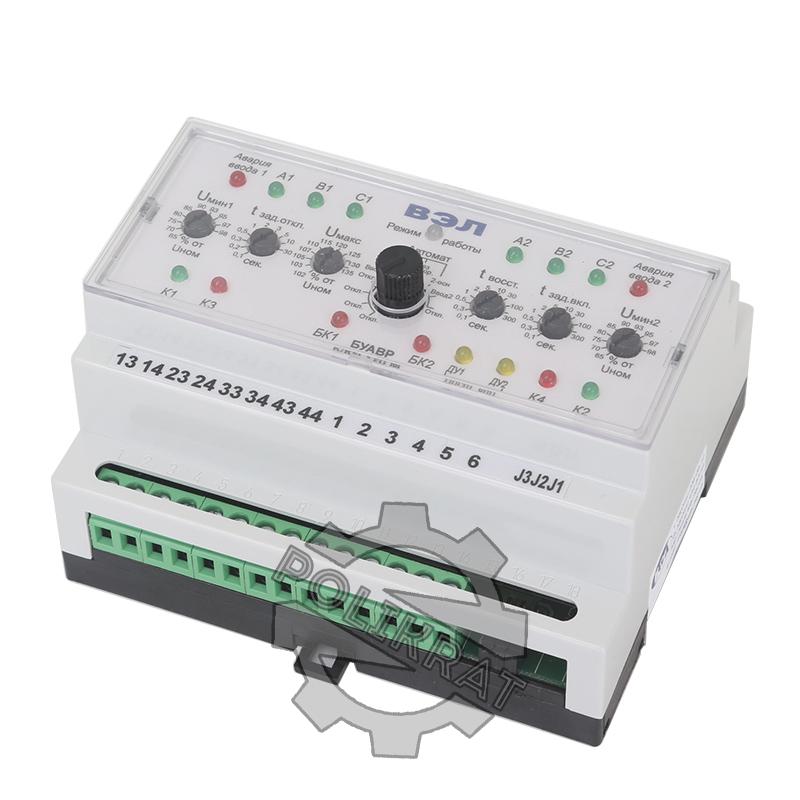

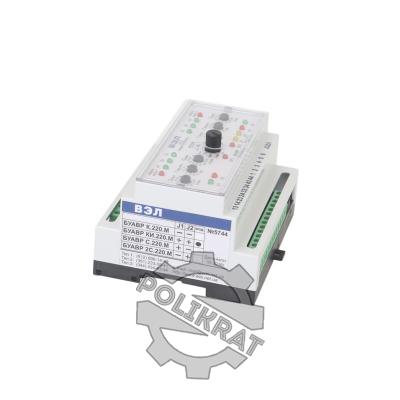

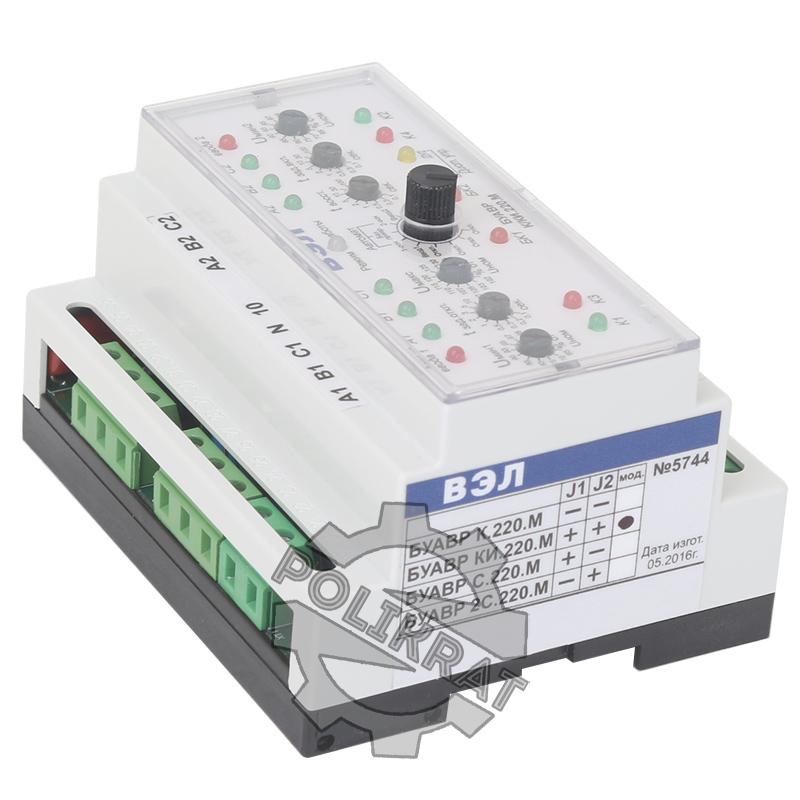

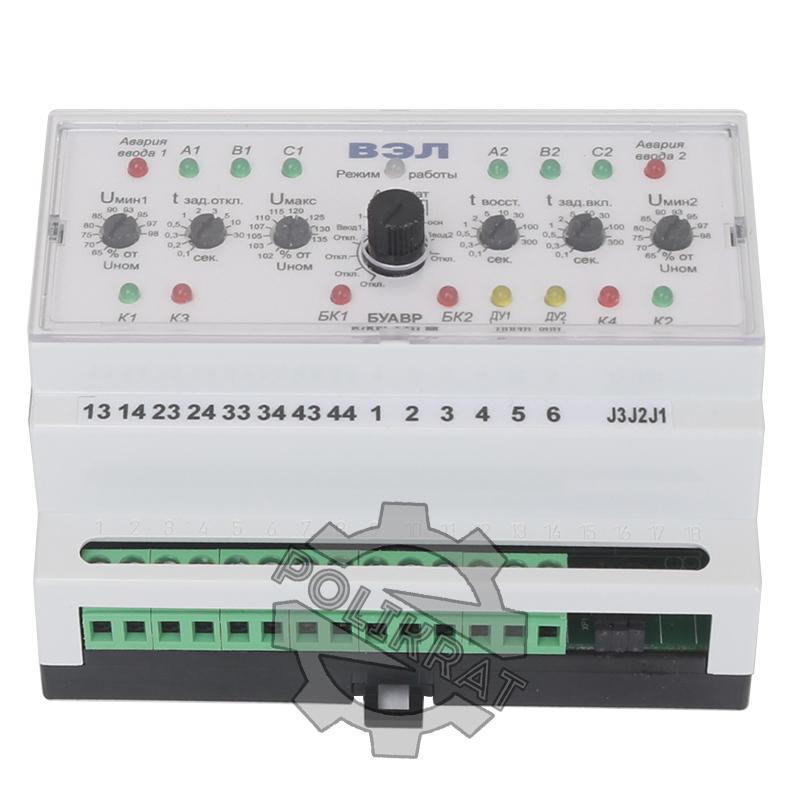

Блок управления ВЭЛ БУАВР.КИ.220 выполнены в пластмассовом корпусе, предназначенном для монтажа на DIN- рейку. Внутри корпуса расположены печатные платы. На переднюю панель выведены светодиодные индикаторы, переключатель режимов, переключатели уставок .

Переключение режимов работы производится с помощью 10- позиционного переключателя, находящегося на передней панели, в центре. Для удобства контроля режимов работы блока управления при запуске и эксплуатации, предусмотрена светодиодная индикация режимов работы с помощью многоцветного светодиода «Режим работы».

Задание уставок производится с помощью 6 переключателей уставок, расположенных на передней панели. Переключатели имеют оцифрованную шкалу на 10 положений. Для исключения несанкционированного изменения уставок, переключатели уставок закрыты прозрачным защитным стеклом. После настройки требуемых уставок БУАВР, рекомендуется опломбировать стекло с помощью самоклеющейся пломбировочной бумаги, которая разрушается при попытке вскрыть стекло .

Модификация

• Блок АВР БУАВР.КИ.220.М

Эксплуатация

Оптимальными условиями для использования блока управления БУАВР.КИ являются:

• температура окружающей среды от -25°С до +55°С,
• относительная влажность воздуха до 80%,
• атмосферное давление от 650 до 800мм.рт.ст.
