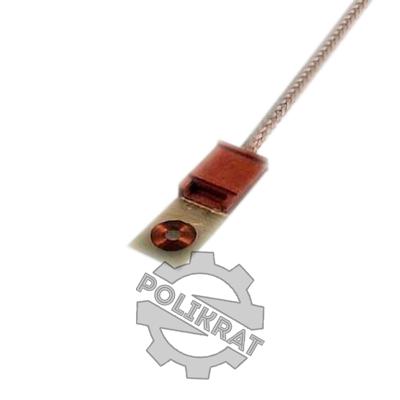

Датчик измерения температуры ТМ 006

Средняя: 5 (1 оценка)
Код товара:
12499
Аббревиатура:
ТМ 006

Датчик ТМ 006 предназначен для измерения температуры поверхности плоских тел.

Модификации

Датчики ТМ 006 изготавливаются в таких типоисполнениях:

  • ТМ 006-01,
  • ТМ 006-02,
  • ТМ 006-03,
  • ТМ 006-04,
  • ТМ 006-05.

Устройство и принцип действия

Датчик температуры выполнен в виде корпусного элемента из прессматериала и стеклоткани, к контактам которого крепится чувствительный элемент. В качестве термоэлемента используется медная проволока с диаметром 50 мкм намотанная в спираль. Крепление медного элемента к корпусу осуществляется посредством кремнийорганического лака.

Для крепления термометра ТМ 006 к исследуемому объекту используется клей или точечная сварка. Приваривается термометр при помощи скобы, входящей в комплектацию устройства.

Принцип действия датчиков основан на измерении электрического сопротивления металлов под воздействием температуры.

Технические характеристики
ПараметрЗначение
Градуировочная характеристика в рабочем диапазоне температурот -196º С до +200º С
Погрешность характеристики±0,5º С
Показатель термической инерциине более 0,01 с
Сопротивление термометров при 0º С17±0,25 Ом
Сопротивление изоляции в нормальных условиях не менее 20 МОм
Температурный коэффициент сопротивления0,00428 град-1
Ресурс работы ТМ 006 при температуре от -196° С до +200° С и вибронагрузкахне менее 2 ч
Ресурс работы ТМ 006 при температуре от -150° С до +120° С и без вибронагрузокне менее 130 000 ч
Гарантийный срок хранения20 лет
Схема подсоединениядвухпроводная
Длина кабеля130 мм
Габаритные размеры43х18х6 мм
Массане более 8 г
Рис.1. Габаритные размеры датчика измерения температуры ТМ 006

ДП «Завод Рапид» производит датчики температуры (термометры сопротивления медные или платиновые, а также термометры самых различных конструктивных исполнений), датчики оборотов, датчики статического, переменного и быстропеременного давления, датчики перемещений, датчики ускорений, а также преобразователи обработки сигналов от датчиков.

Предприятие Рапид может выполнить заказы по:

  • изготовлению деталей из металлов, сплавов, спец сплавов на базе технологий токарной, фрезерной, шлифовальной, глубокого сверления, как единичного так и массового производства;
  • изготовлению различных видов приборов, аппаратуры измерительного, сигнализационного, бытового назначения, специального или универсального с высокими техническими характеристиками в зависимости от требований потребителя.

Заказы могут быть выполнены для самых разных отраслей промышленности и энергетики. Предприятие выполняет заказы своевременно и качественно, как из своих материалов, так и из материалов заказчика.

На предприятии в производственном процессе задействованы и используются следующие производственно – технологические мощности:

  • сборочное (приборное) производство;
  • механическое ( металлообрабатывающее) производство;
  • участок термообработки цветных и черных металлов;
  • участок вакуумной термообработки;
  • прессовое хозяйство;
  • участок изготовления деталей из термопластичных материалов;
  • участок электрохимполировки;
  • участок изготовления конструкций из листовой и проволочной стали.

Сборочное производство изготавливает, испытывает датчиковую, преобразующую, аппаратуру с применением универсальных и специализированных технологий и уникального оборудования по направлениям: монтаж, сборка электронной аппаратуры, изделий точной механики; регулировка, испытания пневматические, гидравлические ( до 2,5 тыс атмосфер), вакуумные, спец. испытания по требованиям потребителей, электроизмерения. Специализируется на изготовлении всевозможной бытовой аппаратуры и изделий. Может разрабатывать изделия как самостоятельно так и в кооперации по предложению заказчика.

Технологические направления механического производства:

  • механическая обработка пластмасс, нержавеющих и жаропрочных сталей, титановых сплавов
  • вибросверление отверстий в металлах от min Ø 3 до max Ø 12 мм до 400 мм длинной
  • электрохимполирование поверхностей до 14 класса шероховатости
  • вакуумная термообработка металлов
  • термообработка черных и цветных металлов

Сварочное производство, имеющее уникальное оборудование, применяет специализированные технологии:

  • аргонодуговой сварки
  • микроплазменной сварки
  • контактной сварки
  • микросварка
  • сварка угольным электродом
  • диффузионная сварка
  • электронно-лучевая сварка
  • лазерная точечная, шовная сварка
  • высокотемпературная пайка

Виды свариваемых материалов:

  • жаропрочные стали, сплавы
  • алюминий
  • медь и ее сплавы
  • серебро, платина, золото
  • специальные термопарные материалы
  • разнородные металлы
