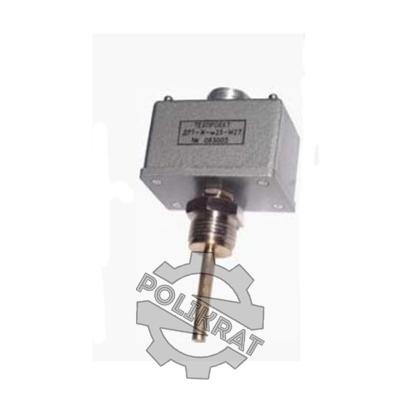

Датчик-реле температуры ДРТ-ЖД

Датчик-реле температуры ДРТ-ЖД ААРЛ.433647.006 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении(снижении) порогового значения - замыканием (размыканием) контактов реле. Датчик предназначен для установки на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания, а также на стационарных и используемых на железнодорожном транспорте дизелях, дизель-генераторах. Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С. Зона возврата направлена в сторону понижения температуры. Т.к. датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры. В зависимости от способа крепления датчик изготавливается в трех вариантах - с гайкой М18, со штуцером М24 (для сквозных отверстий) и со штуцером М27 (для отверстий с упором).

Глубина погружения датчика в измеряемую среду 47 … 60 мм, в зависимости от способа крепления. Контролируемая среда должна быть неагрессивная к латуни. По требованию заказчика данные параметры могут быть изменены.

Комплект поставки

• Датчик-реле температуры ДРТ-ЖД;
• Прокладка;
• Розетка 2РМТ24КПН19Г1В1В ;
• Паспорт.

Структура условного обозначения

Условное обозначение датчика-реле - ДРТ-ЖД-X-Y, где Х – температура срабатывания, указанная в градусах; Y- способ крепления (гайка М18, штуцер М24, штуцер М27).

Условия эксплуатации

• воздействии температуры окружающей среды - от -40 до + 85°С;
• относительной влажности воздуха 95±3% при температуре + 40°С;
• вибрации с частотой от 10 до 100 Гц и ускорением до 15,0 g;
• ударных нагрузок с ускорением ±20,0 g.
