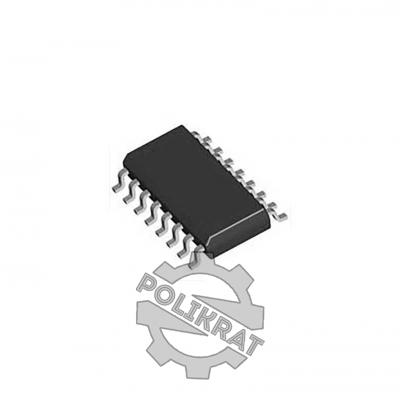

DM115 - Микросхема восьмибитного драйвера

Голосов пока нет
Код товара:
19559
info.polikrat@gmail.com
Задать вопрос менеджеру
Добавить в сравнение
Добавить в избранное

DM115 SOP16 - это микросхема восьмибитного драйвера, предназначенная для управления светодиодами. Величина выходного постоянного тока настраивается одним внешним резистором.

В состав микросхемы входят 8-битный регистр сдвига, защелки данных, и источники постоянного тока.

Особенности:

  • Допускается каскадное включение микросхем.
  • Входы совместимы с CMOS логикой.
  • Расположение и функциональное назначение выводов подобны микросхеме ST2221A (электрические характеристики отличаются).
  • Технологический разброс выходных токов (Ta = 25°C,VDD = 5.0V):
    • Между выходами разных микросхем: ±10%
    • DM115, в диапазоне выходных токов 20…60мА: между разными выходами одной микросхемы: ±4%
    • DM115, в диапазоне выходных токов 5…20мА: между разными выходами одной микросхемы: ±6%
Технические характеристики
Параметры Значения
Корпус SOP16
Монтаж SMD
Максимальная тактовая частота 25МГц
Постоянный выходной ток 5…60мА
Максимальное выходное напряжение 17 В
Напряжение питания 3.3…5В
Разрядность 8 бит
