Электромагнит ЭМ-69

Средняя: 4 (1 оценка)
Код товара:
16372
Аббревиатура:
ЭМ-69
Документация:
Паспорт
Руководство
info.polikrat@gmail.com
Задать вопрос менеджеру
Добавить в сравнение
Добавить в избранное

Электромагнит ЭМ-69 используется для привода элементов систем защиты в автоматическом режиме на ТЭС и ТЭЦ. Применяется в качестве привода запорных вентилей в системе дистанционного и автоматического управления на трубопроводах промышленных установок.

Конструктивное исполнение

Электромагнит ЭМ-69 состоит из следующих единиц:

  • тягового (силового) электромагнита,
  • электромагнита сброса с защелки,
  • механизма защелки,
  • контактной группы

Эксплуатация

Оптимальными условиями для использования электромагнита ЭМ-69 являются:

  • отклонение от вертикали не более 5C.
  • температура окружающей среды: от –40 до +50С.
  • климатическое исполнение У, категории размещения 3 по ГОСТ 15150-69.
  • высота над уровнем моря – до 1000 м.
Технические характеристики
ПараметрыЗначения
Номинальное тяговое усилие, Н120
Номинальный ход якоря , мм30
Номинальная потребляемая мощность силового электромагнита,Вт400
Номинальная потребляемая электромагнита защелки , Вт250
Время срабатывания,с0,5
Время возврата ,с0,1
Относительная продолжительность включения ( ПВ), %5
Номинальная частота включения ,вкл/ч600
Номинальное рабочее напряжение переменного тока , В220
Рабочее положение электромагнитавертикальное
Масса электромагнита , кг14,0
Комплект поставки
НаименованиеКол-во
Электромагнит ЭМ-691 шт
Паспорт1 экз
Руководство по эксплуатации1 экз
Упаковка1 шт

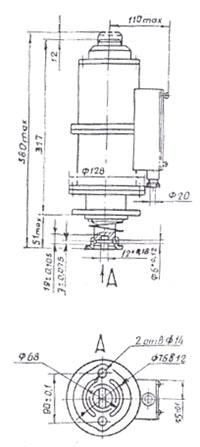

Рис.1. Чертеж электромагнита ЭМ-69 с сальниковым вводом (способ крепления 1)

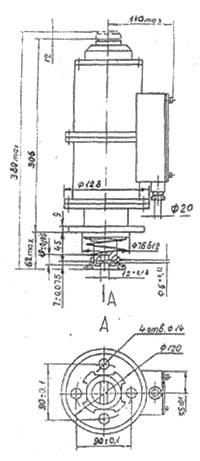

Рис.2. Чертеж электромагнита ЭМ-69 с сальниковым вводом (способ крепления 2)

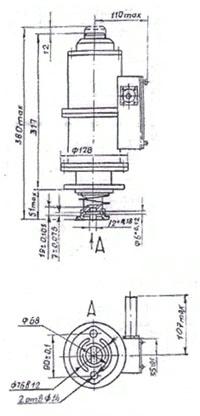

Рис.3. Чертеж электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 1)

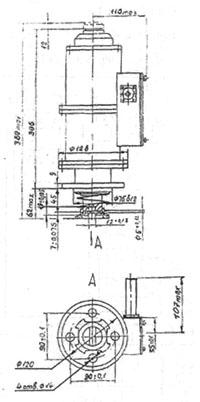

Рис.4. Чертеж электромагнита ЭМ-69 со штепсельным разьемом (способ крепления 2)
