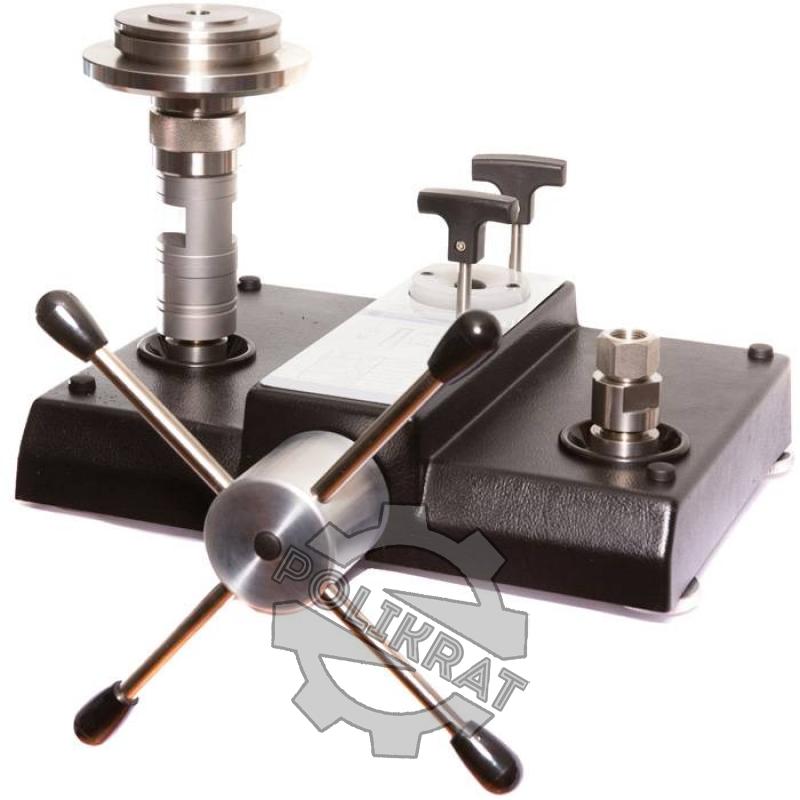

Эталон давления WIKA

Модели CPB3800

CPB3800 служит для поверки и калибровки манометров. Может использоваться для измерения давления с высокой точностью.

Особенность CPB3800 – компактное исполнение. Максимальное гидравлическое давление – 1200 бар. Суммарная погрешность не превышает 0,025%. С помощью CPS5800/CPM5800 устройство можно модернизировать до погрешности не более 0,006%.

Принцип действия. На рабочую колонку, подключенную к штуцеру прессовой части, укладываются калиброванные грузы. Снизу (в полость) на нее подается рабочая среда под высоким давлением. Грузы и давление жидкости должны быть уравновешены так, чтобы метка на поршне совпадала с верхней кромкой цилиндра. Это делается подбором веса грузов и управлением встроенными насосами: двухплунжерным и винтовым. Испытуемый манометр, подключенный в это время к другому штуцеру, после уравновешивания системы должен показать давление, равное суммарному весу грузов.

Применение

• Первичный эталон для калибровки шкалы давления в диапазоне до 1200 бар (16000 ф/кв. дюйм) (гидравлическое исполнение)
• Образцовый прибор для промышленных предприятий и калибровочных лабораторий для поверки, настройки и калибровки приборов измерения давления
• Полностью автономная система, также подходит для использования на объекте

Особенности

• Суммарная погрешность измерения не более 0,025% от измеренного значения
• Возможность модернизации с использованием CPS5800/CPM5800 для обеспечения повышенной точности до 0,006 %
• Непосредственная замена предыдущей серии 580 DH-Budenberg
• Стандартно выполняется заводская калибровка с прослеживаемостью по отношению к национальным стандартам, опционально возможна калибровка UKAS
• Грузы изготовлены из нержавеющей стали, может осуществляться регулировка в соответствии со значением ускорения свободного падения для местной гравиметрической аномалии
