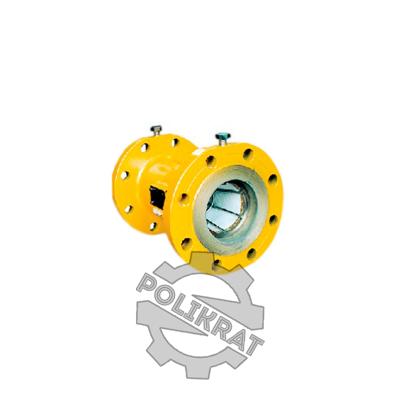

Фильтры газа ФГК
Фильтры газа ФГК предназначены для тонкой фильтрации природного газа согласно с ГОСТ 5542, воздуха, азота и других неагрессивных газов. Фильтры применяются для защиты счетчиков газа от попадания ржавчины и других твердых частиц из трубопроводов сетей газоснабжения, и могут комплектоваться индикатором перепада давления.
Структура условного обозначения
Фильтры газа ФГК обозначаются так: ФГК-А-DN-Рраб.-В ТУ У 29.2-05782912-010:2011,где:
- А - вариант исполнения фильтра: ФГК1; ФГК2.
- DN - номинальный диаметр фильтра: 50; 80; 100; 125; 150; 200; 250; 300.
- Рраб.- значение максимального рабочего давления, МПа, выбирается из ряда:0,63; 1; 1,6; 2,5.
- Л - счетчик турбинного типа, Р-счетчик ротационного типа.
Устройство и принцип действия
Работоспособность фильтров во время работы регламентируется перепадом давления. Значение перепада давления на фильтре указывает на степень загрязнения фильтровального элемента.
Максимальный пепепад давления на фильтре ФГК при максимальном расходе для воздуха плотностью 1,2 кг/м3 не превышает:
- для фильтров с номинальным диаметром 50 - 1,0 кПа;
- для фильтров с номинальным диаметром 80, 100, 125, 150 - 1,6 кПа;
- для фильтров с номинальным диаметром 200 - 1,8 кПа;
- для фильтров с номинальным диаметром 250, 300 - 2,5 кПа;
| Размер диаметра, DN | Уровень максимального рабочего давления, МПа | Длина фильтра, мм | n- отверстия во фланце | D внешний фланца, мм | D- присоединительный фланца, мм | d количество отверстий во фланце | Счетчики газа, применяемые с фильтрами |
|---|---|---|---|---|---|---|---|
| 50 | 0,63 | 175 | 4 | 140 | 110 | 14 | G25РГК- Ex, G40РГА- Ex |
| 50 | 1, 1,6 | 175 | 4 | 160 | 125 | 18 | G25РГК- Ex, G40РГА- Ex |
| 80 | 0,63 | 240 | 4 | 185 | 150 | 18 | G65РГК- Ex, G ЛГ-К-80 Ex |
| 80 | 1,1,6,2,5 | 240 | 8 | 195 | 160 | 18 | G ЛГ- К-80 Ex |
| 100 | 0,63 | 300 | 4 | 205 | 170 | 18 | G 160РГА- Ex, G 250 РГА- Ex, G 250РГК- Ex, G ЛГ-К-100 Ex, |
| 100 | 1,1,6 | 300 | 4 | 215 | 180 | 18 | G ЛГ-К-100 Ex |
| 100 | 2,5 | 300 | 8 | 230 | 190 | 22 | G ЛГ-К-100 Ex |
| 125 | 0,63 | 360 | 8 | 235 | 200 | - | G 250 РГК-100 Ex |
| 150 | 0,63 | 360 | 8 | 260 | 225 | - | G 400 РГК-100 Ex |
| 150 | 0,63 | 440 | 8 | 260 | 225 | - | G 650 РГК-100 Ex |
| 200 | 0,63 | 500 | 8 | 315 | 280 | 18 | G 650 РГК-100 Ex, G 1000 РГК-100 Ex |
| 200 | 0,63 | 600 | 8 | 315 | 280 | 18 | G ЛГ-К-200 Ex |
| 200 | 1 | 600 | 8 | 315 | 280 | 18 | G ЛГ-К-200 Ex |
| 200 | 1,6 | 600 | 12 | 335 | 295 | 18 | G ЛГ-К-200 Ex |
| 200 | 2,5 | 600 | 12 | 360 | 310 | 26 | G ЛГ-К-200 Ex |
| 250 | 0,63 | 500 | 12 | 370 | 335 | 18 | G ЛГ-К-250 Ex (СГ) |
| 250 | 1 | 750 | 12 | 390 | 350 | 22 | G ЛГ-К-250 Ex (СГ) |
| 250 | 1,6 | 750 | 12 | 405 | 355 | 26 | G ЛГ-К-250 Ex (СГ) |
| 250 | 2,5 | 750 | 12 | 425 | 370 | 30 | G ЛГ-К-250 Ex (СГ) |
| 300 | 0,63 | 900 | 12 | 435 | 395 | 22 | G ЛГ-К-300 Ex (СГ) |
| 300 | 1 | 900 | 12 | 440 | 400 | 22 | G ЛГ-К-300 Ex (СГ) |
| 300 | 1,6 | 900 | 12 | 460 | 410 | 26 | G ЛГ-К-300 Ex (СГ) |
| 300 | 2,5 | 900 | 16 | 485 | 430 | 30 | G ЛГ-К-300 Ex (СГ) |
