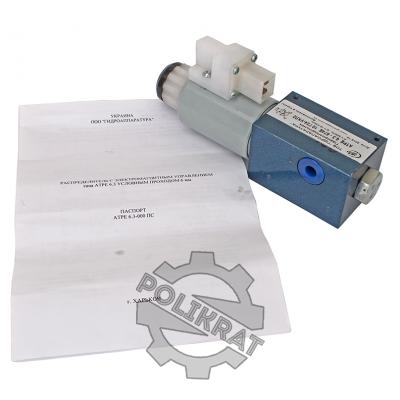

Гидрораспределитель с электромагнитным управлением АТРЕ 6.3-574Е 10 Г24-УХЛ2

Средняя: 4 (1 оценка)
Код товара:
15501
Аббревиатура:
АТРЕ 6.3-574Е 10 Г24-УХЛ2
Документация:

Гидрораспределитель АТРЕ 6.3-574Е 10 Г24-УХЛ2 двухпозиционный с электромагнитным управлением предназначен для пуска, останова или изменения направления потока жидкости в гидросистемах различных машин при подаче внешнего управляющего воздействия, осуществляемого с помощью электромагнитов, вручную или механически.

Гидрораспределитель является аналогом У4690.06.901, ГР2-3-24В

Структура условного обозначения

Структура условного обозначения: АТРЕ 6.3 - 574Е 10 Г24-УХЛ2:​

  • А - 3-х линейный с цилиндровым отводом А, канал В отсутствует;
  • Т - трубный;
  • РЕ - гидрораспределитель с электромагнитным управлением;
  • 6 - условный проход 6 мм;
  • 3 - номинальное давление 3-32 МПа;
  • 574 - схема распределения потока рабочей жидкости;
  • исполнение по установке золотника в исходное положение: не обозначается - пружинный возврат;
  • 10 - электромагнит резьбового монтажа;
  • Г - постоянный ток: 24В;
  • УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
  • 2 - категория размещения по ГОСТ 15150.

Условия эксплуатации

  • Положение для пружинного возврата - любое;
  • Положение для исполнений О и ОФ - горизонтальное;
  • Рабочая жидкость - минеральное масло.

Принцип действия

Базовой деталью гидрораспределителя АТРЕ 6.3-574Е 10 Г24-УХЛ2 является чугунный корпус, в котором выполнены каналы:

  • подвод рабочей жидкости,
  • цилиндровые отводы,
  • слив.

В центральном отверстии корпуса расположен золотник, приводимый в действие черезтолкатели органом управления. Органом управления для этих гидрораспределителей является электромагнит постоянного или переменного тока.

Электромагнит крепится к корпусу гидрраспределителя четырьмя винтами. Электромагнит имеет кнопку, которая позволяет перемещать золотник при отключенном электромагните.

При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в одну из крайних, канал подвода рабочей жидкости соединяется с каналом цилиндрового отвода, а слив в зависимости от схемы распределения потока.

После снятия управляющего усилия пружиной золотник возвращается в исходную позицию в соответствии со схемой распределения потока.

Технические характеристики
ПараметрыЗначения
Условный проход, мм6
Давление на входе, номинальное, МПа (кгс/см2)32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см2)6 (60)
Расход рабочей жидкости л/мин, номинальный:
- для схем: 14,24,34,44,54,74,84,84А,124,134,15416
- для схем: 64,64А12,5
- максимальный (в зависимости от исполнения по схеме распределения потока), не более80
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более
- для схем: 64,64А200
- для схем: 94120
- для остальных схем100
Время срабатывания, мс, не более:
- с электромагнитом переменного тока20
- с электромагнитом постоянного тока40
Напряжение питания электромагнита, В:
- постоянный ток12, 24, 48, 110
- переменный ток 24, 36, 110, 220
Номинальная тонкость фильтрации, мкм25
Масса, кг1,4

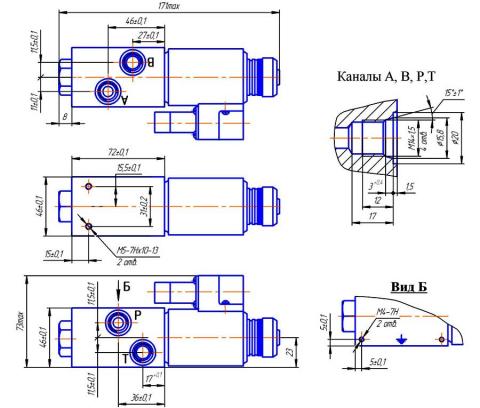

Конструктивная схема гидрораспределителя
