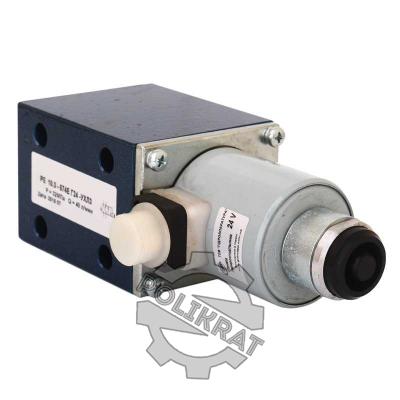

Гидрораспределитель с электромагнитным управлением РЕ 10.3-64 В380-УХЛ3
Гидрораспределитель РЕ 10.3-64 В380-УХЛ3 с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).
Трехпозиционные распределители помимо реверсирования движения осуществляют остановку рабочих органов при среднем положении золотника.
Принцип работы
Управление распределителем осуществляется электромагнитами.
При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.
При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.
Структура условного обозначения
Структура условного обозначения - РЕ 10.3 - 64 В380 - УХЛ 3:
- РЕ - гидрораспределитель с электромагнитным управлением;
- 10 - условный проход 10 мм;
- 3 - номинальное давление 3-32 МПа;
- 64 - схема распределения потока рабочей жидкости;
- исполнение по установке золотника в исходное положение: пружинный возврат;
- В380 - переменный ток 380В;
- УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
- 3 - категория размещения по ГОСТ 15150.
Условия эксплуатации
- Положение при эксплуатации:
- для пружинного возврата - любое;
- для исполнений О и ОФ - горизонтальное;
- Рабочая жидкость - минеральное масло.
| Параметры | Значения |
|---|---|
| Условный проход, мм | 10 |
| Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
| Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 6 (60) |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: | |
| - для схем: 64,64А,65,65А | 200 |
| - для остальных схем | 150 |
| Время срабатывания, мс, не более: | |
| - с электромагнитом переменного тока | |
| включение | 30 |
| выключение | 20 |
| - с электромагнитом постоянного тока | |
| включение | 60 |
| выключение | 30 |
| Напряжение питания электромагнита, В | |
| - постоянный ток | 12, 24, 48 ,110, 220 |
| - переменный ток | 24, 36, 110, 220, 380 |
| Номинальная тонкость фильтрации, мкм | 25 |
