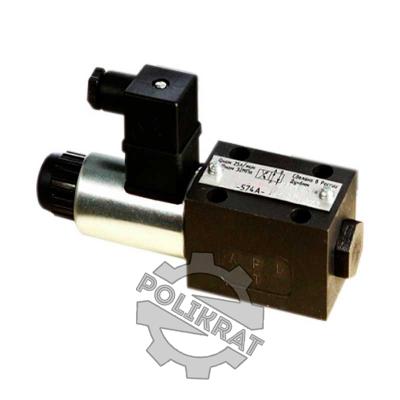

Гидрораспределитель с электромагнитным управлением РЕ 6.3-574 Г24-УХЛ3
Гидрораспределитель РЕ 6.3-574 Г24-УХЛ3 с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин) и осуществляют остановку рабочих органов при среднем положении золотника.
Структура условного обозначения
Структура условного обозначения: РЕ 6.3 - 574 Г 24 - УХЛ 3:
- РЕ - гидрораспределитель с электромагнитным управлением;
- 6 - условный проход 6 мм;
- 3 - номинальное давление 3-32 МПа;
- 574 - схема распределения потока рабочей жидкости;
- Г 24 - Г - постоянный ток: 24В;
- УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
- 3 - категория размещения по ГОСТ 15150.
Условия эксплуатации
- Положение для пружинного возврата - любое;
- Положение для исполнений О и ОФ - горизонтальное;
- Рабочая жидкость - минеральное масло.
Принцип работы
Управление распределителем осуществляется электромагнитами.
При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.
При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.
| Параметры | Значения |
|---|---|
| Условный проход, мм | 6 |
| Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
| Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 6 (60) |
| Расход рабочей жидкости л/мин, номинальный: | |
| - для схем: 14,24,34,44,54,74,84,84А,124,134,154 | 16 |
| - для схем: 64,64А | 12,5 |
| - максимальный (в зависимости от исполнения по схеме распределения потока), не более | 80 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более | |
| - для схем: 64,64А | 200 |
| - для схем: 64,64А | 120 |
| - для остальных схем | 100 |
| Время срабатывания, мс, не более: | |
| - с электромагнитом переменного тока | 20 |
| - с электромагнитом постоянного тока | 40 |
| Напряжение питания электромагнита, В: | |
| - постоянный ток | 12, 24, 48, 110 |
| - переменный ток | 24, 36, 110, 220 |
| Номинальная тонкость фильтрации, мкм | 25 |
| Масса, кг | 1,4 |
