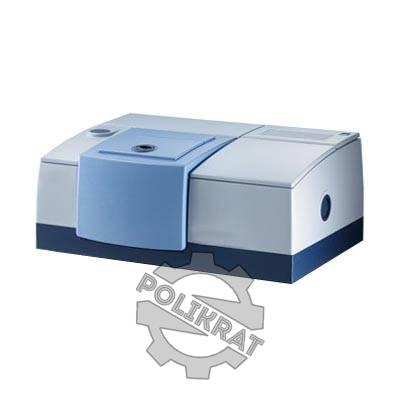

Измерительная система для лабораторного анализа продуктов декомпозиции элегаза SF6 WIKA

Модели GFTIR-10

GFTIR-10 предназначен для анализа элегаза, с целью количественного определения продуктов его распада: SO2, HF, CO и др. (всего 13 веществ).

GFTIR-10 состоит из ИК-спектрометра (его основной элемент – интерферометр RockSolid) и ПК, в который инсталлирована база данных и программа OPUS. Работает от сети.

Принцип действия – ИК-спектроскопия Фурье. Источник выдает когерентный луч, который последовательно проходит через светоделитель, неподвижное и подвижное зеркала, пробу газа SF6, после чего попадает на детектор. В результате данного движения, луч раздваивается, возникает фазовая разность хода, после чего лучи соединяются. Это приводит к интерференции (наложению, с max и min значениями амплитуды). Получается сложная интерферограмма, которую, с помощью преобразования Фурье (для этого нужен мощный вычислитель), превращают в ИК-спектр. Последний служит для определения искомых значений по продуктам распада SF6.

Применение

• Анализ проб элегаза SF6 взятого из оборудования с газовым заполнением
• Лабораторный анализ на основе ПК, программного обеспечения и базы данных

Особенности

• Определение наличия и точное количественное измерение основных продуктов SF6
• Устойчивость к высокого агрессивным газам
• Неразрушабщий метод измерения
• Заводская калибровка, высокая и долговременная стабильность системы
