Измерительный зонд WIKA

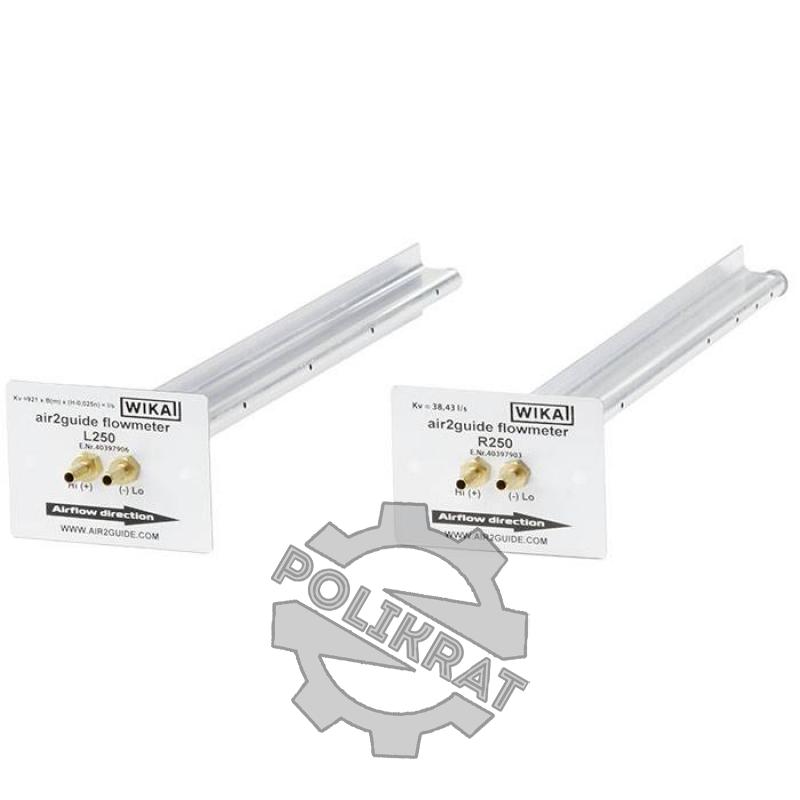

Модели A2G-FM

A2G-FM применяется для измерения расхода воздуха в вентиляционных трубах и коробах. Используется с расходомером A2G-25. Точность работы 2%.

A2G-FM работает по принципу трубки Пито. На передней и задней сторонах трубок измеряется, соответственно, полное и статическое давление потока. Разность между ними – динамическое давление. Согласно з-ну Бернулли, оно пропорционально квадрату скорости движения воздуха. Из этого соотношения вычисляется скорость. Для упрощения расчетов, вводится постоянная расхода (своя для каждого зонда, в зависимости от его длины), и в формулу достаточно поставить значение перепада давлений. На практике, пользуются таблицами.

A2G-FM предлагается в двух исполнениях: для круглых труб (R) или прямоугольных коробов (L). Применение зонда с контроллером A2G-100 позволяет получить модуль управления системой вентиляции.

Применение

• Измерение расхода воздуха в вентиляционных трубах круглого сечения
• Измерение расхода воздуха в вентиляционных коробах прямоугольного сечения

Особенности

• Усреднение по нескольким точкам на основе метода Чебышева для обеспечения высокой точности
• Скошенные измерительные отверстия гарантируют унифицированное получение измеренных значений
• Очень простой монтаж
• Имеются два варианта исполнения
  - Для вентиляционных труб круглого сечения (версия R)
  - Для вентиляционных коробов прямоугольного сечения (версия L)
