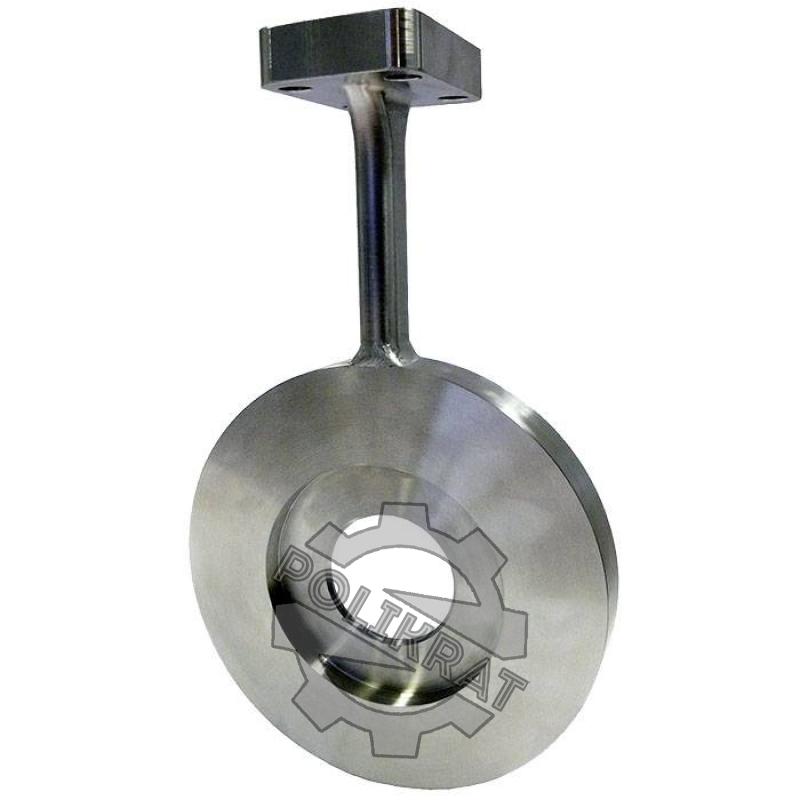

Компактная диафрагма WIKA

Модели FLC-CO

Данная диафрагма чаще всего используется в химической и нефтехимической промышленности для измерения расхода жидкостей, газа и пара. Она образует перепад давления, измеряемый с помощью датчика дифференциального давления. Диафрагма отличается конструкционной простотой и простотой в монтаже, погрешность измерений не превышает 0,5% от расхода.

Компактная диафрагма обладает коэффициентом расхода 0,40 или 0,65, также возможны иные значения по требованию заказчика. Диаметр трубы составляет от 2 до 14 дюймов. Материал изготовления – нержавеющая сталь AISI 316/L. Корпус диафрагмы является цельноточенным. Рабочая температура ограничивается рабочей температурой преобразователя давления.

Применение

• Химическая и нефтехимическая промышленность
• Производственные установки и генерация энергии
• Водоподготовка и водоснабжение
• Переработка и транспортировка газа
• Добыча и переработка нефти

Особенности

• Компактный и прочный дизайн по ISO 5167-2
• Установка между установленными фланцами (ASME/EN)
• Возможна поставка узла учета, состоящего из диафрагмы, клапанного блока и преобразователя дифференциального давления
• Простая установка без линий дифференциального давления
• Погрешность ? ±0,5 % от фактического значения расхода и повторяемость измерения 0,1 %
