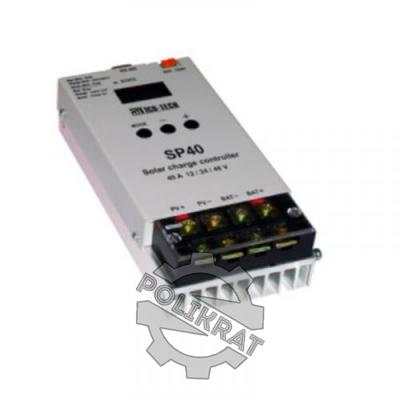

Контроллер заряда аккумуляторов от солнечных панелей SP40

Контроллер SP40 (далее – «устройство») предназначен для зарядки аккумуляторов от солнечных панелей в системе альтернативного энерго-снабжения. Устройство управляет током заряда и ограничивает напряже-ние на аккумуляторах, осуществляя их оптимальный заряд.

Функциональные возможности

• высокий максимальный ток заряда – до 40 А и более;
• входное напряжение от солнечных панелей – до 97 В;
• работа с аккумуляторами напряжением 12 В, 24 В и 48 В;
• тип аккумуляторов: свинцово-кислотные и щелочные (никель-кадмиевые или никель-металлгидридные);
• трёхстадийный заряд аккумуляторов;
• возможность подключения датчика температуры аккумуляторов;
• наличие клавиатуры и экрана, позволяющих гибко настраивать устройство и контролировать его работу;
• интерфейс RS-485, работающий по протоколу Modbus (допусти-мая длина кабеля до 1000 м);
• индикация мощности, отбираемой от солнечных панелей;
• индикация напряжений на солнечных панелях и аккумуляторах и тока заряда;
• запоминание максимальной отдаваемой мощности за день;
• подсчёт выработанной солнечными панелями энергии за текущий день и за каждый из предыдущих 7 дней;
• глобальный подсчёт выработанной солнечными панелями энергии за всё время эксплуатации устройства;
• сохранение в энергонезависимой памяти ресурсных данных и журнала событий;
• контроль температуры радиатора устройства;
• низкий ток потребления в тёмное время суток (при напряжении ак-кумуляторов 52 В типичный ток 1.45 мА);
• наличие внутренних часов;
• индикация текущей эффективности работы солнечных панелей и суммарной эффективности за день;
• небольшой корпус;
• отсутствие вентиляторов.

В устройстве есть следующие защиты:

• от токовой перегрузки по входу солнечных панелей (60 А);
• от пониженной температуры окружающей среды (рабочая темпе-ратура должна быть выше -15? C);
• от перегрева радиатора (допустимая температура до +75? C);
• от перегрева аккумуляторов (только при подключении датчика температуры, допустимая температура до +55? C)

1. двухцветный светодиод состояния устройства «State»
2. разъём интерфейса RS-485;
3. разъём-зажим для подключения датчика температуры аккумуляторов;
4. многофункциональный индикатор;
5. клавиатура, состоящая из кнопок:
   1. «MODE» – для входа в режим настройки, для ввода пароля а также для перебора параметров настройки; «-» – для перебора измеряемых величин в обратную сторону и для уменьшения параметра в режиме настройки; «+» – для перебора измеряемых величин вперёд и для уменьшения параметра в режиме настройки;
6. винт заземления (М4)
7. клемма  «BATT+» для подключения положительного вывода аккумуляторных батарей (макс. сечение провода 25 мм2);
8. клемма  «BATT-» для подключения отрицательного вывода аккумуляторных батарей (макс. сечение провода 25 мм2);
9. клемма  «PV-» для подключения отрицательного вывода массива солнечных панелей (макс. сечение провода 25 мм2);
10. клемма  «PV+» для подключения положительного вывода массива солнечных панелей (макс. сечение провода 25 мм2)
