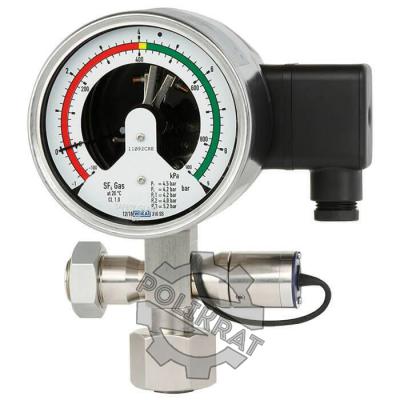

Монитор плотности газа GDM-100-CV WIKA

Модели GDM-100-CV

GDM-100-CV предназначен для постоянного контролирования плотности элегаза в электрооборудовании, работающем на среднем или высоком напряжении. При достижении данным параметром предельных значений, прибор выдает аварийный сигнал.

Принцип действия. Гибкая пустотелая трубка Бурдона С-образной формы заполняется рабочей средой. В зависимости от изменения давления элегаза, она изгибается в одну или другую сторону. Соединенная с ней стрелка показывает значение данного параметра. При понижении сверх нормы – соединяет контакты системы оповещения.

Благодаря приваренному специальному клапану, повторную калибровку аппарата можно выполнить без демонтажа. В конструкции прибора есть температурный компенсатор, нивелирующий погрешности из-за нагрева или охлаждения SF6. Поскольку корпус устройства герметичный, то высота монтажа на точность работы GDM-100-CV не влияет.

Применение

• Коммутационное оборудование среднего и высокого напряжения
• Монитор плотности элегаза SF? в закрытых резервуарах
• Выдача сигнала тревоги при достижении заданных предельных значений

Особенности

• Функциональная проверка и повторная калибровка возможна без демонтажа
• Корпус, части, контактирующие с измеряемой средой, отсечной клапан и испытательные присоединения изготовлены из нержавеющей стали
