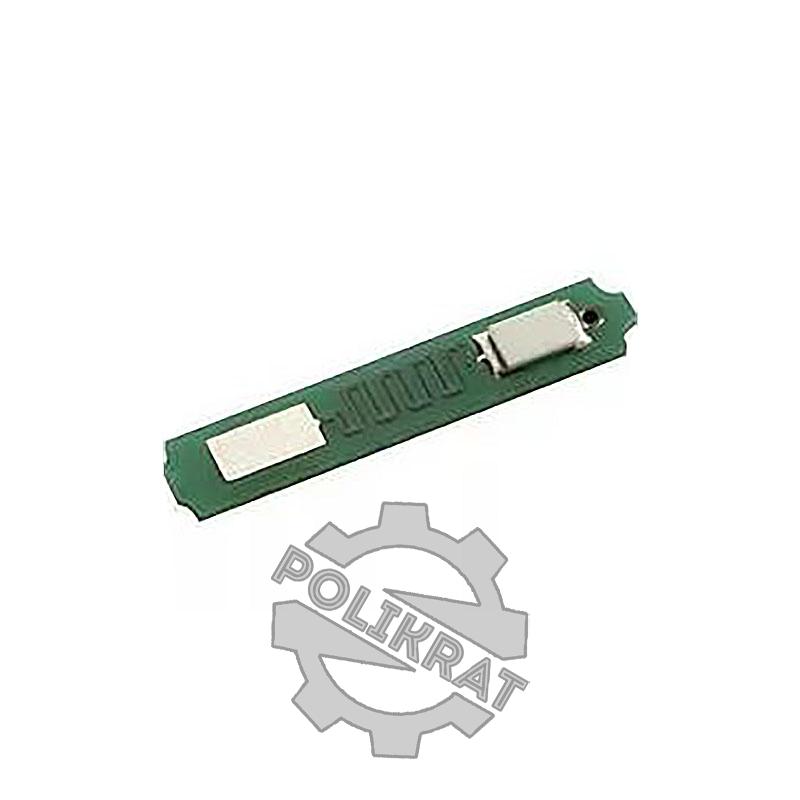

Платиновый датчик по тонкопленочной технологии PCB
Платиновый датчик по тонкопленочной технологии PCB предназначен для измерения температуры в резервуарах, цистернах, бассейнах.
| Номинальное сопротивление R0 |
Размеры | FC-тип | Код заказа | |
| L, мм | B, мм | |||
| 100 | 22 | 3,0 | 1206 | 30 201 029 |
| 100 | 22 | 4,0 | 1206 | 30 201 032 |
| 500 | 22 | 3,0 | 1206 | 30 201 030 |
| 500 | 22 | 4,0 | 1206 | 30 201 033 |
| 1000 | 22 | 3,0 | 1206 | 30 201 031 |
| 1000 | 22 | 4,0 | 1206 | 30 201 034 |
| 100 | 22 | 2,5 | 0805 | 30 201 075 |
| 100 | 22 | 4,0 | 0805 | 30 201 071 |
| 500 | 22 | 2,5 | 0805 | 30 201 073 |
| 500 | 22 | 4,0 | 0805 | 30 201 069 |
| 1000 | 22 | 2,5 | 0805 | 30 201 063 |
| 1000 | 22 | 4,0 | 0805 | 30 201 067 |
| 10000 | 22 | 2,5 | 0805 | спрашивайте |
| 10000 | 22 | 4,0 | 0805 | спрашивайте |
| Наименование | Значения |
| Рабочий диапазон температур | 0°C — +150°C |
| Спецификация | DIN EN 60751 |
| Класс допуска | В; при 10000 Ом - 2В |
| Номинальное сопротивление | 100 Ом, 500 Ом, 1000 и 10000 Ом при 0°C |
| Температурный коэффициент | 3850 ppm/K |
| Измеряемый ток | 100 Ом: от 0,3mA до 1,0mA 500 Ом: от 0,1mA до 0,7mA 1000 Ом: от 0,1mA до 0,3mA 10000 Ом: от 0,1mA до 0,25mA |
| Сопротивление дорожки | Меандр: 0,06 Ом |
| Контакт | Медная площадка, покрытая оловом |
| Пайка | Контактные площадки подготовлены к пайке без выводов |
| Нагрев | MR 828 (Pt 100/500/1000): 0,05 K/mW при 0°С MR 828 (2Pt 100/1000): 0,16 K/mW при 0°С MR 845 (Pt 100/500/1000): 0,04 K/mW при 0°С MR 845 (2Pt 100/1000): 0,08 K/mW при 0°С |
| Срок хранения | 12 месяцев |
Рисунок 1 - Габариты датчика РСВ.
