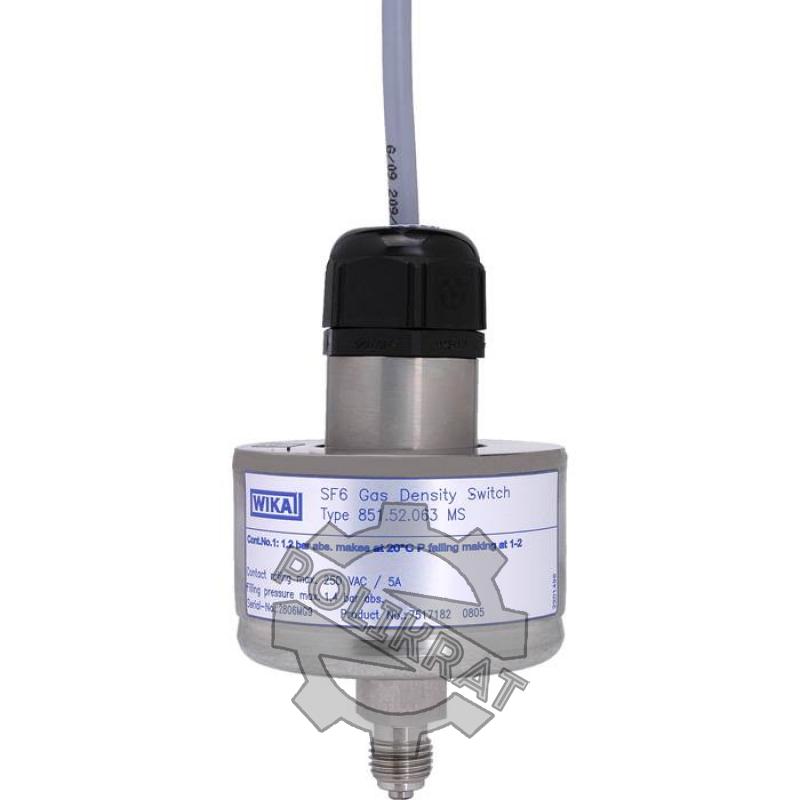

Реле плотности газа WIKA

Модели GDS-MV

GDS-MV применяется для постоянного контроля плотности элегаза в емкостях, заполненных SF6. Может использоваться в блоках кольцевой магистрали. Предназначено для оборудования среднего напряжения.

Основными элементами прибора являются эталонная камера с газом SF6, капсульная пружина и 1 или 2 микропереключателя. Высота расположения и колебания атмосферного давления на работу GDS-MV не влияют. Повторная калибровка не требуется.

GDS-MV работает по принципу камеры опорного давления. Чувствительным элементом является сварная капсульная пружина из нержавеющей стали. Заполненная газом высоко герметичная эталонная камера GDS-MV настроена на давление нижнего порога срабатывания (max 5 бар). Если давление элегаза в рабочем оборудовании становится меньше заданной величины, то давление в эталонной камере его превышает, в результате чего капсульная пружина активируется и воздействует на микропереключатель.

Применение

• Оборудование среднего напряжения
• Контроль плотности газа в закрытых емкостях с элегазом SF6
• Блоки кольцевой магистрали (БКМ)

Особенности

• Отсутствует влияние географической широты и колебаний атмосферного давления
• Не требуется повторная калибровка
