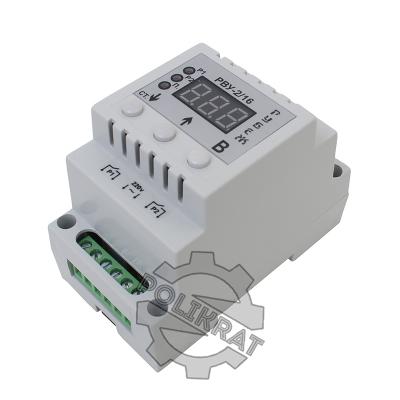

Реле времени РВУ-2/16

Средняя: 5 (1 оценка)
Код товара:
14757
Документация:

Реле времени РВУ-2/16 является программируемым таймером для решения самых разнообразных задач как в промышленности, так и в быту. Основная задача данного таймера заключается в том, чтобы после возникновения управляющего воздействия выдержать паузу, после чего скоммутировать реле на некоторое время.

Устройство и работа

Особенностью таймера РВУ-2/16 является наличие двух электромагнитных реле. Пользователь вправе настроить различные сочетания работы данных реле. Время паузы и работы каждого отдельного электромагнитного реле может быть выставлено независимо друг от друга. Монтаж реле времени осуществляется на стандартную 3.5 миллиметровую DIN-рейку в электрошкафу. Для визуализации настраиваемых параметров и текущего состояния таймера используется трехсегментный LED-дисплей.

Реле времени РВУ-2/16 предоставляет несколько способов запустить программу:

  • Замыкание контактов кнопкой. На корпусе реле имеется контакт (1 и 2), замыкаемый кнопкой. Вы можете установить два различных способа запуска программы при помощи нажатия данной кнопки. Первый способ подразумевает кратковременное нажатие для запуска. Остановить работу программы также можно кратковременным нажатием. Второй способ предполагает работу программы в течение того времени, пока кнопка зажата (контакт замкнут).
  • Запуск переменным током. Для запуска и останова работы реле времени можно подавать переменный ток напряжением 220В на контакты 4 и 5.
  • Запуск постоянным током. Реле времени может запускать программу сразу после подачи постоянного тока на контакты 3 и 5. Допускается постоянный ток напряжением от 12 до 24В.
ПараметрыЗначения
Электронная блокировка кнопок управленияесть
Функция отключения остановки программы, после запускаесть
Рабочая температура окружающей среды0 - 40°С
Длительность подаваемого импульса для управления0,5сек.-25,0сек
Количество повторов программы (для циклических режимов)1-255 или 00= ∞
Диапазон настройки времени t1и t20.1-99,9сек; 0,1-99,9 мин; 0,1-99,9час
Потребляемая мощность1 Вт
Максимальный коммутируемый ток при активной нагрузкемакс.16А/220В
Напряжения питания220В ±20%
Рис.1. Схема подключения реле РВУ-2/16, где:  1, 2 – выход под кнопку старт/стоп (управляющие контакты); 3, 5 – старт/стоп с помощью 12 – 24 В (управляющие контакты); 4, 5 – старт/стоп с помощью ~220 В (управляющие контакты); 6, 7 – нагрузка (16 А) реле 1; 8, 9 – питание 220 В; 10, 11 – нагрузка (16 А) реле 2.
