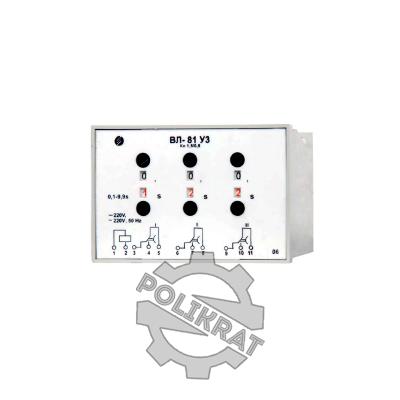

Реле времени ВЛ-81

Реле времени ВЛ-81 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Устройство и принцип действия

Конструкция реле обеспечивает выступающий монтаж с передним присоединением проводов под винт.

Реле выполнены на микросхемах с использованием транзисторов и других полупроводниковых элементов. В качестве выходных цепей используются контакты электромагнитных реле. В реле ВЛ-81 значение выдержек времени задается с помощью трех пар переключателей, находящихся на передней панели реле.

При подаче напряжения питания на клеммы 1 и 2 реле все элементы схемы устанавливаются в исходное состояние: электромагнитные реле обесточены, во всех трех цепях начинается отсчет выдержек времени. По окончании выдержки времени первым сработает реле той цепи, в которой установлена наименьшая выдержка времени; включится выходное электромагнитное реле и переключит свой контакт. Затем сработают второе и третье реле. При снятии напряжения питания все три реле одновременно возвращаются в исходное состояние.

Эксплуатация

Реле ВЛ-81 могут эксплуатироваться в следующих условиях:

• Закрытые неотапливаемые помещения, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха;
• Диапазон рабочих температур:
  • от -40 до + 60°С при высоте местности до 1000 м;
  • от -40 до +50°С при высоте местности до 2000 м над уровнем моря;
• Относительная влажность окружающего воздуха
  • до 98 % при температуре 25°С (исполнение У3)
  • до 98 % при температуре 35°С без конденсации влаги (исполнение Т3);
• Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• Допустимо воздействие:
  • по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
  • электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 160 А, расположенным на расстоянии не менее 10 мм от корпуса реле;
  • ульсации питающего напряжения для реле постоянного тока - до 10 %.
• Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90.
• При этом реле устойчивы к вибрационным нагрузкам в диапазоне частот:
  • от 5 до 15 Гц с максимальным ускорением 3g;
  • в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
  • в диапазоне частот от 60 до 100 Гц с максимальным ускорением 1g.
• Реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g.
