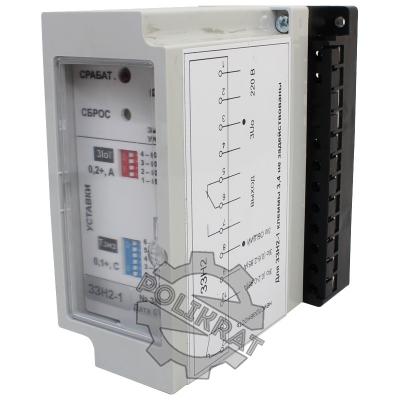

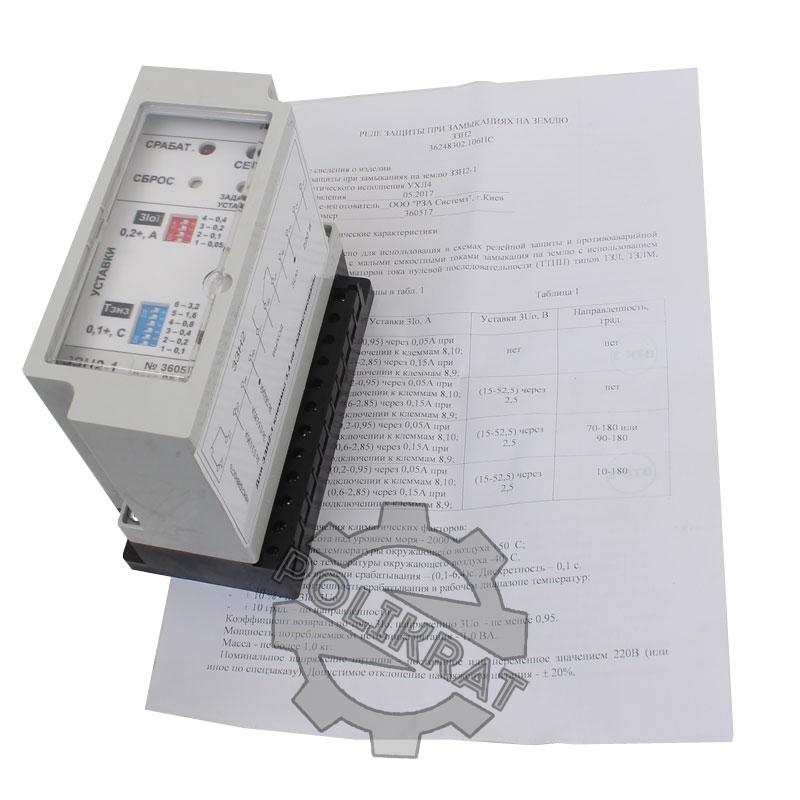

Реле защиты ЗЗН2

Средняя: 5 (2 оценки)
Код товара:
13607
Аббревиатура:
ЗЗН2
Документация:

Реле защиты при замыканиях на землю ЗЗН2 предназначено для схем релейной защиты в сетях с малыми токами замыкания на землю и использованием кабельных трансформаторов тока нулевой последовательности (ТТНП) типов ТЗЛ, ТЗЛМ, ТЗ и др.

Модификации

  • ЗЗН2-1 - срабатывание только по току 3Io с выдержкой времени;
  • ЗЗН2-2 - срабатывание по току 3Io и напряжению 3Uo с выдержкой времени;
  • ЗЗН2-3,4 - срабатывание по току 3Io, напряжению 3Uo и углу сдвига фаз с выдержкой времени.

Конструктивное исполнение

Реле изготовлено в прямоугольном пластмассовом корпусе 70×140×136 мм3 , который состоит из основания и съемной крышки. В верхней части основания установлена плата уставок с рычажными переключателями для задания(изменения) уставок.

Крышка корпуса крепится к основанию двумя винтами, один из которых пломбируется мастикой. На верхней стенке крышки размещена прозрачная панель, позволяющая визуально определять расположение переключателей платы уставок. Панель съемная, что позволяет изменять уставки без снятия крышки. Для этого, панель необходимо зацепить, используя паз и высвободить защелки панели.

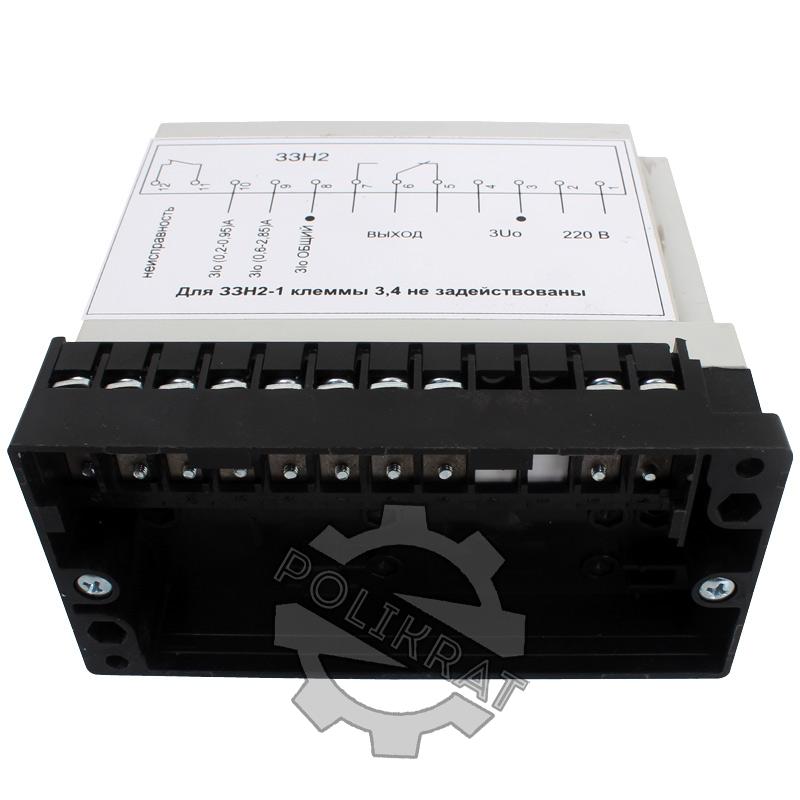

На основании корпуса размещен ряд контактных клемм с зажимами для подключения проводников. С внешней стороны корпуса клеммы закрыты защитной крышкой с отверстиями для отвертки. Защитная крышка вставлена в направляющие и фиксируется защелками.

Конструкция клемм позволяет подключать проводники как с внешней стороны корпуса, так и с внутренней.

Конструкцией предусмотрена возможность пломбирования потребителем прозрачной панели крышки мастикой после задания уставок.

ПараметрЗначение
Диапазон уставок тока срабатывания 3Io (первичный ток ТТНП):o (0,2-0,95)А с дискретностью 0,05А ; o (0,6-2,85)А с дискретностью 0,15А.
Диапазон уставок напряжения срабатывания 3Uo15-52,5В с дискретностью 2,5В
Относительная погрешность срабатывания по току, напряжению:± 10%, по фазе: ± 10 град.
Угол сдвига фаз зоны действия70(90)…180 эл. град (ЗЗН2-3); 10…180 эл. град (ЗЗН2-4)
Диапазон уставок задержки срабатывания0,1-6,4 с дискретностью 0,1 с
Оперативное питание: постоянное или переменное напряжение220 В
Коэффициент возврата по току 3Io, напряжению 3Uo и фазене менее 0,95
Мощность, потребляемая от источника питания1.0 ВА
Массане более 1 кг
Рис.1. Схема подключения реле защиты при замыканиях на землю ЗЗН2

Компания «РЗА СИСТЕМЗ» является разработчиком и производителем современных устройств релейной защиты и автоматики (РЗА) и предлагает полный спектр услуг в области создания систем релейной защиты и автоматики для трансформаторных подстанций (ПC), распределительных пунктов (РП) и электрических сетей 6-110 кВ, включая выполнение проектных работ и сопровождение строительства объектов.
