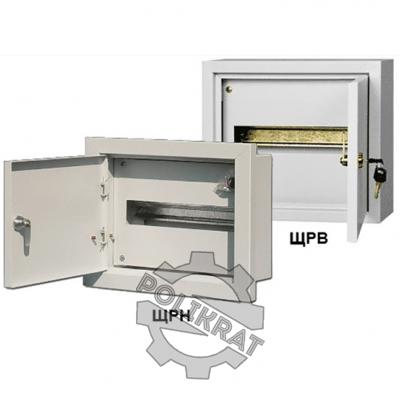

Щитки распределительные типа ЩРН и ЩРВ
Щитки распределительные типа ЩРН и ЩРВ предназначены для приёма и распределения электрического 3-х фазного переменного тока напряжением 380/220 В, между электропотребителями, а также для защиты их от перегрузок и токов короткого замыкания. Могут использоваться для оперативного включения и отключения.
Конструктивное исполнение
Щитки изготавливаются в навесном и встраиваемом исполнении соответственно. Комплектуются автоматическими выключателями и устройствами защитного от¬ключения (УЗО). Конструкция позволяет устанавливать аппаратуру с шагом между горизонтальными рядами 126 мм. Щитки комплектуются клеммами защитными - РЕ и нулевыми рабочими - N, а также набором кронштейнов, DIN-реек, экранов и др. Щитки комплектуются замками.
Вид климатического исполнения УХЛ4 по ГОСТ 15150-69. Степень защиты IP30 по ГОСТ 14254-96.
Тип щитка | Кол-во аппаратов защиты | А, мм | Б, мм | В, мм | Масса, кг |
---|---|---|---|---|---|
ЩРН-6 | 6 | 270 | 320 | 130 | 6,0 |
ЩРН-12 | 12 | 270 | 6,5 | ||
ЩРН-24 | 24 | 400 | 7,5 | ||
ЩРН-36 | 36 | 520 | 8,5 | ||
ЩРН-48 | 48 | 650 | 9,5 | ||
ЩРВ-6 | 6 | 280 | 320 | 130 | 5,5 |
ЩРВ-12 | 12 | 280 | 5,5 | ||
ЩРВ-24 | 24 | 410 | 6,0 | ||
ЩРВ-36 | 36 | 530 | 6,5 | ||
ЩРВ-48 | 48 | 800 | 7,5 |
Глуховский завод ”Электропанель” серийно выпускает следующую продукцию для горнодобывающих, металлургических, машиностроительных и нефтедобывающих предприятий, заводов по производству подъемно-транспортного оборудования Украины и ближнего зарубежья :
- блоки резисторов серии ЯС, БРФ (Б6), БРК (БК 12) в любом климатическом исполнении, резисторы и блоки резисторов для наземного, подземного, рельсового и безрельсового электротраспорта;
- блоки управления асинхронными электродвигателями с короткозамкнутым ротором серии Б5130, водно-распределительные устройства для жилого и промышленного строительства;
- станции управления и защиты электронасосов добычи нефти ШГС 5805М, панели крановые переменного тока;
- пульты и шкафы управления к компрессорным станциям производства ОАО ”ПТМЗ” г. Полтава, ОАО ”НПАО ВНИИкомпрессормаш” г. Сумы;
- безрессорные подвески ”Торсион”;
- компрессоры роторные типа ГР и ВР;
- любое шкафное оборудование по техническому заданию заказчика
