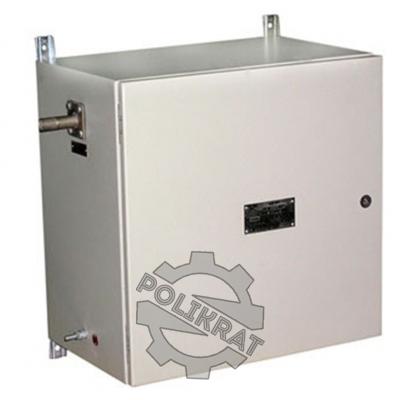

Шкаф подготовки воздуха ШПВ для пульта бурильщика ПБВ-ЭП

Пульт бурильщика имеет автономную систему продувки – шкаф подготовки воздуха (ШПВ), который является составляющей частью (комплектующим изделием) пульта бурильщика и поставляется вместе с ним.

Для обеспечения вида взрывозащиты пульта бурильщика «заполнение или продувка оболочки под избыточным давлением р» используется воздух из пневмосистемы буровой установки. Давление воздуха в системе и на входе ШПВ 0,8-1,0 МПа.

В ШПВ (рисунок 2) установлены фильтры очистки подводимого воздуха; взрывозащищенный обогреватель с терморегулятором для управления обогревателем; редуктор, понижающий давление подводимого из магистрали воздуха до величины рабочего – 0,0025 МПа; редуктор, понижающий давление подводимого из магистрали воздуха до 0,06 МПа, используемого для предпусковой продувки пульта бурильщика; коробка взрывозащищенная соединительная для подвода питания к обогревателю; кабельный ввод и три патрубка (входной и два выходных) с резьбой 1/2''.

В фильтрах очистки (влагоотделителе и осушителе) имеется устройство для отвода конденсата. Отвод конденсата является полуавтоматическим, обеспечивающим сброс конденсата при прекращении подачи сжатого воздуха (падение давления в стакане для сбора конденсата ниже минимального рабочего). Устройство для полуавтоматического отвода конденсата обеспечивает возможность ручного отвода. Для слива конденсата предусмотрена специальная емкость, из которой необходимо периодически удалять конденсат.

Для обогрева ШПВ в зимнее время, чтобы не замерзал конденсат, в корпусе установлен взрывозащищенный нагреватель. Конструктивно нагреватель представляет собой электротехническое изделие, состоящее из изолированного нагревательного элемента, заключенного между двумя радиаторами, механически стянутыми между собой и залитого компаундом по плоскости разъема и торцевой поверхности.

Принцип работы нагревателя заключается в выделении тепла при прохождении электрического тока по нагревательному элементу. Электрической схемой предусмотрена защита от токов короткого замыкания (два предохранителя, встроенные в корпус нагревателя).

В нагреватель встроены термовыключатели, отключающие от электрической сети при температуре на поверхности нагревателя свыше 100 ºС.

Кабель с проводами от нагревателя вводится в коробку клеммную, к которой подводится кабель питания нагревателя.

Коробка клеммная состоит из оболочки, образованной корпусом и крышкой, соединенных друг с другом винтами. В корпусе установлены две клеммы на два проводника каждая. Коробка укомплектована двумя кабельными вводами для подвода питания к нагревателю.

Хранение

Шкаф подготовки воздуха должен храниться в транспортной таре или без неё, но в упаковке в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (например, навесы, металлические хранилища без теплоизоляции и т.п.) при температуре воздуха от -50 до +50 °С.

Срок сохраняемости в упаковке и консервации поставщика 1 год.

В случае если срок хранения шкафа подготовки воздуха превышает 2 года, шкаф подготовки воздуха должен быть подвергнут ревизии и переконсервации силами потребителя. Для этого обтирочным материалом, смоченным в бензине, снимается старая смазка. Шкаф подготовки воздуха подвергается осмотру, ликвидируются следы коррозии и наносится новый слой смазки. Консервация и переконсервация должны осуществляться смазкой ЦИАТИМ-201 ГОСТ 6267-74.

Транспортирование

Условия транспортирования шкафа подготовки воздуха в части воздействия механических факторов – среднее (С) по ГОСТ 23170-78 с общим числом перегрузок не более четырех.

Шкаф подготовки воздуха может транспортироваться всеми видами закрытых транспортных средств, в соответствии с правилами перевозок, действующими для конкретного вида транспорта. При этом следует принять меры по обеспечению целостности выступающих частей.

Транспортирование допускается при температуре окружающего воздуха от -50 до +50 ºС.
