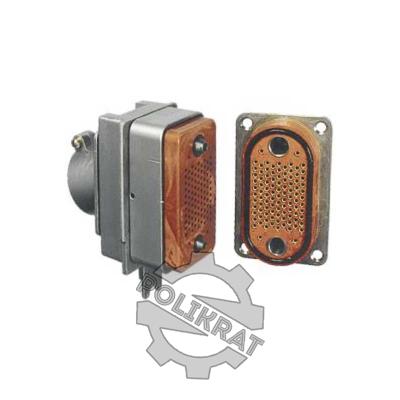

Соединители электроразрывные низкочастотные ЭНВ-Б7-6

Средняя: 3.5 (2 оценки)
Код товара:
12083
Аббревиатура:
ЭНВ-Б7-6
Документация:

Соединители электроразрывные низкочастотные ЭНВ-Б7-6 применяются для работы в электроцепях постоянного, переменного и импульсного тока, врубного сочленения.

Обозначение

Вилка (розетка) ЭНВ-Б7-6 99-О-В(Р)О-О-В бР0.364.080 ТУ, где

  • ЭНВ - соединитель электроразрывной низкочастотный воздушный;
  • Б7 - конструктивная особенность и принцип расчленения, сочленения и фиксации сочлененного положения:
  • Б - соединитель без устройства защиты электрических цепей и без переключающего устройства;
  • 7 - расчленение, сочленение и фиксация сочлененного положения обеспечивается устройством потребителя;
  • 6 - порядковый номер разработки;
  • 99 - количество контактов;
  • О - одно сочетание типоразмеров контактов;
  • В (Р) О - конструктивное исполнение:
  • В - вилка; Р - розетка; О - однозначное конструктивное исполнение частей соединителя;
  • О - позиционность: однопозиционный соединитель;
  • В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
  • бР0.364.080 ТУ - обозначение технических условий;
  • Покрытие контактов - золото.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000
    • амплитуда ускорения, м/с^2 (g) 200 (20)
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с^2 (g) 5000 (500)
    • длительность действия, мс 0,1 - 2
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с^2 (g) 1500 (150)
    • длительность действия, мс 1 - 5
  • Линейное ускорение, м/с^2 (g) 1000 (100)
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000
    • уровень звукового давления, дБ 160
  • Атмосферное пониженное давление, гПа (мм рт ст ):
    • рабочее 1,3 (1)
    • предельное 120 (90)
  • Атмосферное повышенное рабочее давление, кПа (кгс/см^2) 294 (3)
  • Повышенная температура среды, °С:
    • рабочая 100
    • предельная 70
  • Пониженная температура среды, °С:
    • рабочая минус 60
    • предельная минус 60
  • Смена температур, °С от 135 до минус 60
  • Повышенная относительная влажность воздуха при температуре 35 °С (с конденсацией влаги), % 100
  • Соляной (морской) туман, динамическая пыль (песок), солнечное излучение, дождь, иней и роса, плесневые грибы
Технические характеристики
ПараметрЗначение
Рабочий ток на контакт, А 10
Рабочее напряжение, В, не более 80 и 300
Испытательное напряжение, В (ампл ):
для напряжения 80 В 500
для напряжения 300 В 1300
Сопротивление контактов, мОм, не более 2,5
Сопротивление изоляции, МОм, не менее:
для напряжения 80 В 1000
для напряжения 300 В 5000
Емкость между любыми контактами, пФ 6
Усилие расчленения гнезд с контрольным калибром, Н (кгс), не менее 0,5 - 4,0 (0,05 - 0,4)
Усилие расчленения соединителя, Н (кгс), не более 350 (35)
Усилие сочленения соединителя, Н (кгс), не более 750 (75)
Число сочленений-расчленений 500
Минимальная наработка, ч 1000
Минимальный срок сохраняемости, лет 20

ПРАО завод "ЛТАВА" - это современное специализированное предприятие по разработке и изготовлению электрических соединителей, коммутационных изделий, контактных устройств и розеток соединительных для микроэлектроники.

Продукция ПРАО завод "ЛТАВА" находит самое широкое применение во многих отраслях промышленности и в различных видах техники.

Высокий технический уровень выпускаемых изделий обеспечивается наукоёмкими технологиями в пластмассовом, гальваническом, механосборочных производствах на оборудовании, представленном последними моделями станков с ЧПУ, высокопроизводительными автоматами, агрегатными станками, автоматизированными линиями.
