Устройство релейной защиты РЗЛ-02.СВ

Средняя: 5 (1 оценка)
Код товара:
10987
Аббревиатура:
РЗЛ-02.СВ

Устройство релейной защиты РЗЛ-02.СВ предназначено для защиты, автоматика, управления, измерения, регистрации и сигнализации секционного выключателя 35-10(6) кВ: воздушных и кабельных линий электропередач.

Область применения

  • КРУ собственных нужд электростанций
  • Распределительные подстанции сетевых предприятий
  • Линии электропередачи распределительных сетей
  • Промышленные и коммунальные предприятия
  • Объекты нефтегазового комплекса
  • Тяговые подстанции железных дорог и метрополитена
  • Предприятия горнодобывающей промышленности

Модификации

  • В зависимости от защищаемого присоединения или электрооборудования устройства РЗЛ-02.СВ изготавливаются в таких типоисполнениях:
  • РЗЛ-02.2СВ– для выключателей секции ВЛ 35 кВ с питанием от цепей переменного, постоянного, выпрямленного напряжения;
  • РЗЛ-02.2нСВ– для выключателей секции ВЛ 35 кВ с питанием от цепей переменного, постоянного, выпрямленного напряжения и пультом управления (по заказу);
  • РЗЛ-02.4СВ– для выключателей секции ВЛ 35 кВ с питанием от цепей переменного, постоянного, выпрямленного напряжения и функцией подхвата от токовых цепей;
  • РЗЛ-02.4нСВ– для выключателей секции ВЛ 35 кВ с питанием от цепей переменного, постоянного, выпрямленного напряжения и пультом управления (по заказу).

Функциональные возможности

Максимальная токовая защита (МТЗ)
Многоступенчатая, с ускорением, с пуском по напряжению и контролем U<, ненаправленная или направленная (конфигурация выбирается при заказе и задается программно). Одна из ступеней с выбором типа характеристики: независимой или зависимой (пять время токовых характеристик: аналоги реле РТ-80 и РТВ-I и рекомендации МЭК 255-4).

Защита от однофазных замыканий на землю (ЗНЗ)
Ненаправленная, с независимой характеристикой, с одной или двумя выдержками времени.

Смена программ уставок
РЗЛ-02 обеспечивает хранение двух наборов уставок и программных ключей функций. Смена программ производится подачей на дискретный вход РЗЛ-02 дискретного сигнала ими командой по последовательному каналу.

Защита от снижения напряжения (ЗСН) при включении выключателя
Пуск защиты происходит при снижении линейного напряжения хотя бы в одной из фаз. Вводится на время до 10 с. Диапазон уставок по времени ТЗМН, ТЗПН 0,1-99c

Определение направления мощности (ОНМ)
Определение направления мощности осуществляется по величине фазового угла между током фазным и линейным напряжением между другими фазами отдельно для всех трех пар сигналов. Направление мощности определяется по первой гармонической составляющей сигналов тока и напряжения.

Функции автоматики и управления выключателем

Резервирование отказов выключателя (УРОВ)
В РЗЛ-02.2СВ (для секционных выключателей) – датчики и приемники. Сигнал УРОВ выдается при невыполнении команды на отключение выключателя, и снимается по факту возврата защит.

Логическая защита шин (ЛЗШ)
Имеется возможность подачи своего и исполнения чужого сигнала ЛЗШ.

Автоматическое включение резерва (АВР)
Выполняется совместными действиями трех блоков, один из которых управляет выключателем АВР, а два других соединяемыми секциями.

Управление выключателем
РЗЛ-02.2СВ может управлять любым типом выключателя: масляным, вакуумным, типа ВВ/ТEL и др. Обеспечивается местный и дистанционный режимы управления выключателем, защита от многократного включения, а также диагностика исправности.

Функция подхвата питания от токовых цепей
Устройство в исходном состоянии должно быть включено. При просадке напряжения питания устройства, в том числе и до нуля (при близком КЗ) и появлении аварийного тока выше или равного 4А (во вторичных величинах) устройство остается в работе и выполняет функции защиты.

Технические характеристики
ПараметрЗначение
Напряжение питания от 88 до 264 В
Род токапостоянный, выпрямленный, переменный
Допускаемые перерывы питаниядо 0,5 с
Время готовности блоков после включения питанияне более 1 с
Потребляемая мощность по цепям тока и напряженияне более 0,4 ВА
Электрическая прочность изоляции2,0 кВ, 50 Гц
Сопротивление изоляциине менее 50 МОм
Диапазон уставок по времени срабатывания для всех защит0…655,35 с
Дискретность уставок по времени для всех защит0,01 с
Диапазон измеряемого тока нулевой последовательности 3I0от 10 мА до 4,0 А (во вторичных значениях)
Динамические диапазоны измеряемых токовых аналоговых сигналовот 1 до 200 А (во вторичных значениях)
Динамические диапазоны измеряемых аналоговых сигналов напряженияот 10 до 180 В (во вторичных значениях)
Термическая стойкость токовых цепей в течении одной секунды200 А
Диапазон рабочих температурот -20 до +55 °С
Влажность воздухадо 98 % без конденсация влаги, выпадение инея и росы
Соответствует группеМ7 по ГОСТ 17516.1-90
Габаритные размеры лицевой панели250х180 мм
Габаритные размеры кожуха240х155х145 мм

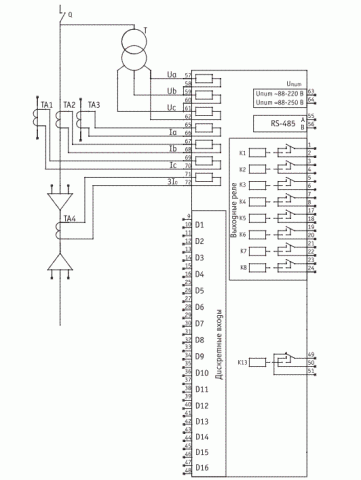

Рис.1. Схема подключений внешних цепей с тремя ТТ к устройству РЗЛ-02.2СВ02
