Вентилятор ВН-3 (ВПН-1)

Средняя: 3.2 (5 оценки)
Код товара:
9520
Аббревиатура:
ВН-3 (ВПН-1)
Документация:

Вентилятор ВН-3 (ВПН-1) предназначен для охлаждения нагревающихся частей и снижения температуры внутри электронных устройств и других промышленных приборов в аппаратуре систем управления технологическими процессами атомных электростанций.

Преимущества вентилятора

  • Влагостойкость;
  • Бесшумность;
  • Долговечность.

Устройство и работа

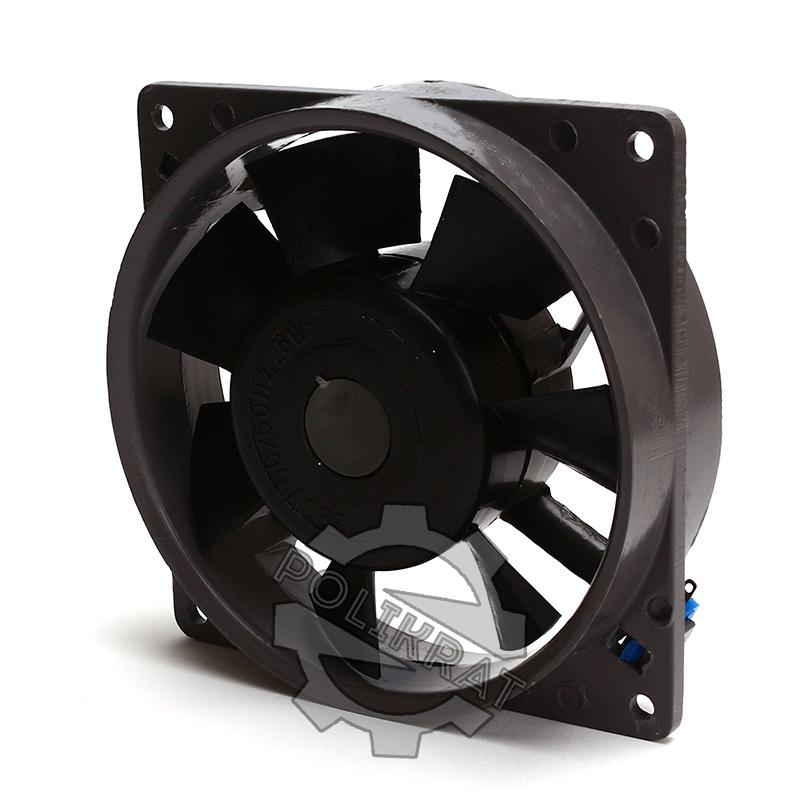

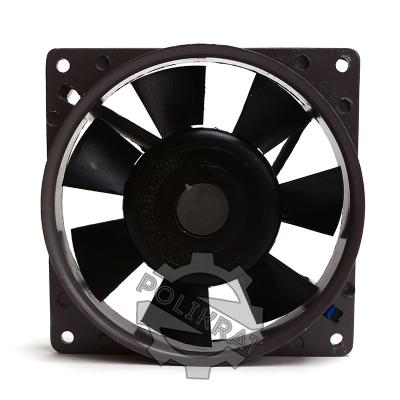

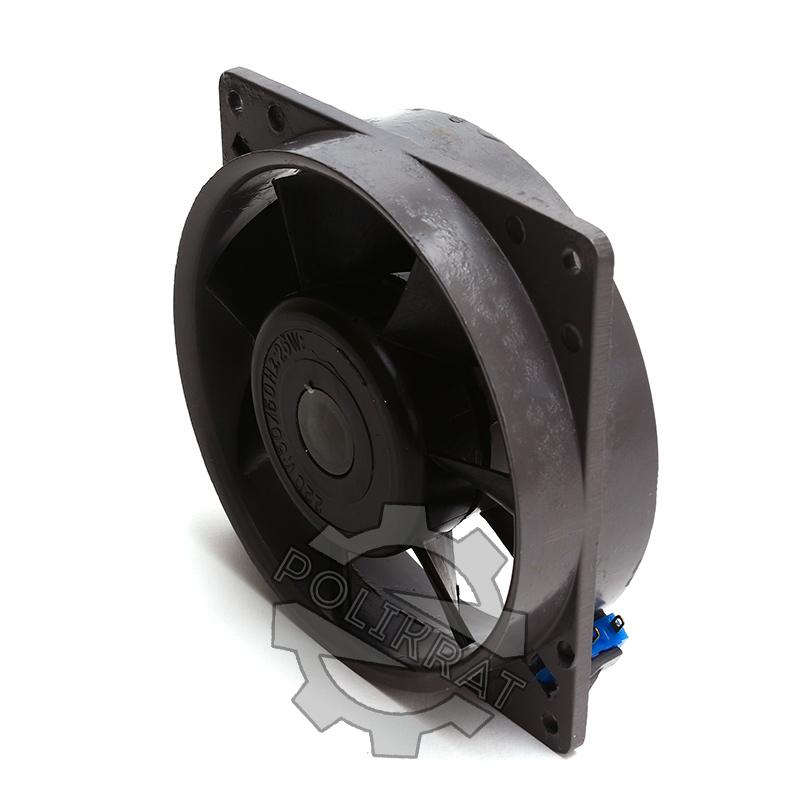

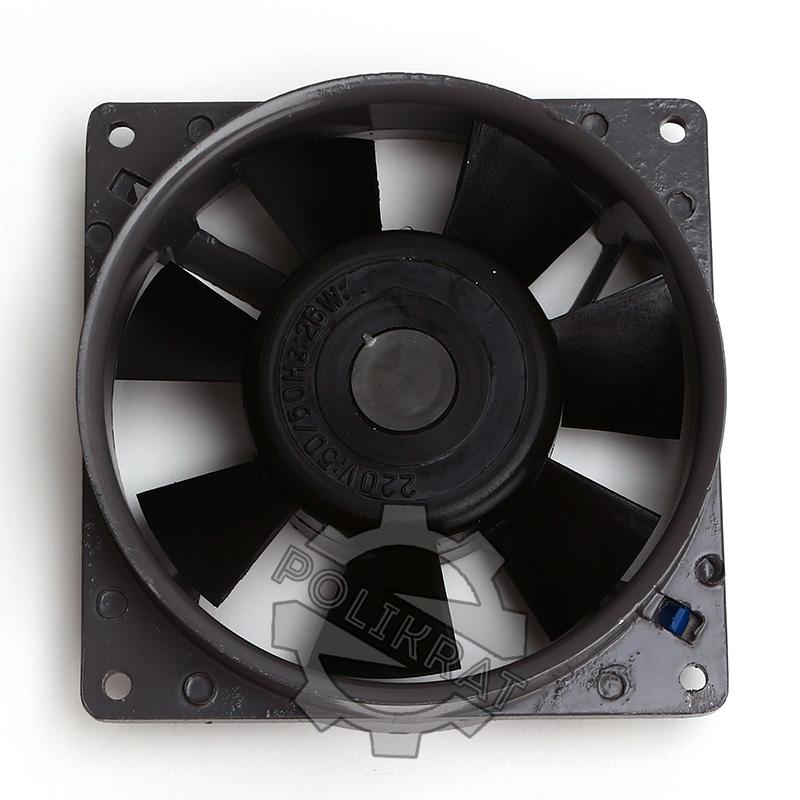

Корпус вентилятора ВН-3 выполнен в виде рамки и предназначен для крепления ротора электродвигателя и крыльчатки, представляющей собой набор семи лопастей, которые расположены на оси под углом.

Лопасти выполнены из высококачественной пластмассы. При изготовлении вентилятора применялись цветные металлы – алюминий литейный АЛ2 (190 г), алюминий чистый А8 (15 г), медь М1 (51 г) и М3 (4 г) соответственно в корпусе, роторе, катушке, шунте.

Установка вентилятора в систему управления производится в любом положении после его распаковки и выдержки в течение шести часов и более при температуре 20° С и влажности воздуха 45%–80%.

Требования по аэродинамическим показателям и уровню шумов допускают установку вентилятора на расстояние 30 мм и более от деталей аппаратуры, создающих противодействие воздушному потоку.

Перед эксплуатацией вентилятор ВН-3 заземляется соединением клеммы с земляной шиной посредством медного провода, сечение которого не меньше 1 мм2.

В процессе вращения крыльчатки (против часовой стрелки) происходит захват воздуха лопастями, которые пропускают его через себя и создают непрерывный целенаправленный воздушный поток, охлаждающий нагревающиеся части.

Единственное отличие от вентилятора ВН-2 – это количество лопастей на крыльчатке, на ВН-2 имеется 5 лопастей, а на ВН-3 – 7 лопастей.

Комплект поставки

  1. Вентилятор ВН-3 – 1 шт.
  2. Паспорт – 1 экз.

Гарантия

  • Гарантийный срок эксплуатации вентилятора – 24 месяца со дня ввода в эксплуатацию.
  • Гарантийный срок хранения вентилятора ВН-3 в упаковке – 12 месяцев с момента изготовления.
Технические характеристики
ПараметрЗначение
Питание вентилятора должно осуществляется от сети переменного тока220 (+22/-33) В, 50/60 (±0,5) Гц
Частота вращения крыльчатки при статическом давлении равном нулю, напряжении питания 220 (±2) В, должна быть не менее2400 мин^-1
Потребляемая мощность должна быть не более26 Вт
Потребляемый ток должен быть не более165 мА
Статическое давление при производительности равной нулю должно быть не менее50 Па, при напряжении питания 220 (±2) В
Производительность при статическом давлении равном нулю должна быть не менее2,8 м3/мин., при напряжении питания 220 (±2) В
Наработка на отказ должна быть не менее8000 ч.
Средний срок сохраняемости до ввода в эксплуатацию должен быть не менее1 года
Средний срок службы должен быть не менее10 лет
Рабочая температура окружающей средыот -10 до +70°C
Электрическая прочность изоляции обмоток статора относительно корпуса должна выдерживать без пробоя испытательное напряжение синусоидальной формы величиной 1250 (±60) В, в течение 1 мин. после выдержки вентилятора 48 ч., при относительной влажности 95 (±3)% и температуре 30 (±3)°C
Габаритные размеры130 x 130 x 40 мм
Масса650 г.
Конструкция и габаритные размеры вентилятора ВН-3
ЧП Биоприбор - единственный отечественный производитель вентиляторов ВН-2В, ВН-3 и измерителей деформации клейковины ИДК-1М. На всю продукция предоставляется 2 годовая гарантия. В случае поломки - замена.
