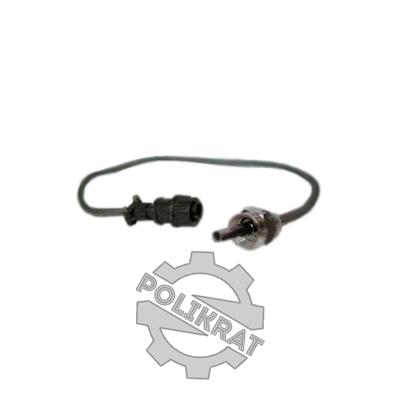

Датчик измерения температуры ТТ-135

Средняя: 5 (1 оценка)
Код товара:
12599
Аббревиатура:
ТТ-135

Датчик ТТ-135 предназначен для измерения температуры газовых и жидкостных неагрессивных сред.

Конструктивное исполнение

Чувствительным элементом термометра является термопара на основе термопарных проволок хромель и алюмель или копель диаметром 0,7 мм, сваренных в среде защитного газа. Рабочий спай термопар - открытого типа и не имеет термического и электрического контакта с корпусом термометра. Корпус термометра изготовлен из сплава ХН67МВТЮ. Герметизация термометра осуществляется вставкой из кремнепласта.

Кабель устройства состоит из одноимённых термопарных проволок диаметром 0,7 мм, изолированных друг от друга и экранированных плетенкой ПН3×6, и заканчивается вилкой. Крепление датчиков ТТ-135 на изделии производится с помощью накидной гайки с резьбой М18×1,5-6Н. Радиус изгиба кабеля должен быть не менее 25 мм. Допускается скручивание кабеля на угол - не более 60º.

Модификации
ТТ-135-01ТТ-135-05
ТТ-135-02ТТ-135-06
ТТ-135-03ТТ-135-07
ТТ-135-04
Технические характеристики
ПараметрыЗначения
Рабочий диапазон измерения температурыот -50º С до +1200º С
Показатель тепловой инерциине более 0,2 с
Сопротивление1,8±0,4 Ом
Сопротивление изоляции при нормальных условияхне менее 3 МОм
Рабочее давление60 МПа
Класс допуска2
Ресурс работыне менее 20 мин
Срок службы ТТ-13515 лет
Длина датчикаот 61 мм до 106 мм
Длина кабеля500 мм
Длина погружаемой части30 мм; 40 мм; 55 мм; 75 мм
Диаметр14 мм
Массане более 300 г
Рис.1. Габаритные размеры датчика измерения температуры ТТ-135
