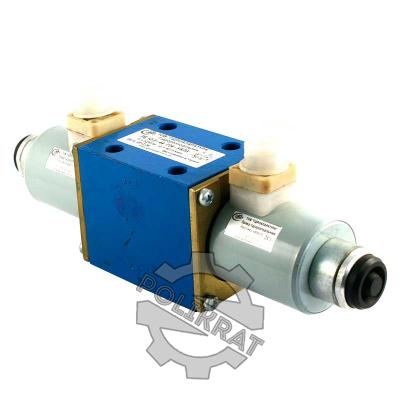

Гидрораспределитель с электромагнитным управлением РЕ 10.3 трехпозиционный

Средняя: 4 (1 оценка)
Код товара:
15500
Аббревиатура:
РЕ 10.3

Гидрораспределитель РЕ 10.3 трехпозиционный с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).

Принцип работы

Управление распределителем осуществляется электромагнитами.

При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.

При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

Структура условного обозначения

Структура условного обозначения: РЕ 10.3 - X1 X2 X3 - X4 X5:

  • РЕ - гидрораспределитель с электромагнитным управлением;
  • 10 - условный проход 10 мм;
  • 3 - номинальное давление 3-32 МПа;
  • X1 - схема распределения потока рабочей жидкости;
  • X2 - исполнение по установке золотника в исходное положение:
    • не обозначается - пружинный возврат;
    • О - без пружинного возврата;
    • ОФ - без пружинного возврата с фиксатором;
  • X3:
    • Г - постоянный ток: 12, 24, 48, 110, 220В;
    • В - переменный ток: 24, 36, 110, 220В;
  • X4 - климатическое исполнение по ГОСТ 15150:
    • УХЛ - для районов с умеренным и холодным климатом;
    • Т - для районов с тропическим климатом;
  • X5 - категория размещения по ГОСТ 15150: 1, 2, 3 или 4.

Условия эксплуатации

  • Положение для пружинного возврата - любое;
  • Положение для исполнений О и ОФ - горизонтальное;
  • Рабочая жидкость - минеральное масло.
Технические характеристики
ПараметрыЗначения
Условный проход, мм10
Давление на входе, номинальное, МПа (кгс/см2)32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см2)6 (60)
Расход рабочей жидкости л/мин, номинальный:
- для схем: 14,24,54,64,64А,94,573,573Е,15,55,65,65А25
- для остальных схем40
- максимальный (в зависимости от исполнения по схеме распределения потока), не более80
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более
- для схем: 64,64А,65,65А,573А,573Е200
- для остальных схем150
Время срабатывания, мс, не более:
- с электромагнитом переменного тока20
- с электромагнитом постоянного тока40
Время срабатывания, мс, не более:
- с электромагнитом переменного тока
включение30
выключение20
- с электромагнитом постоянного тока
включение60
выключение30
Напряжение питания электромагнита, В:
- постоянный ток12, 24, 48 ,110, 220
- переменный ток 24, 36, 110, 220, 380
Номинальная тонкость фильтрации, мкм25
Масса, кг6,1
Конструктивная схема гидрораспределителя
