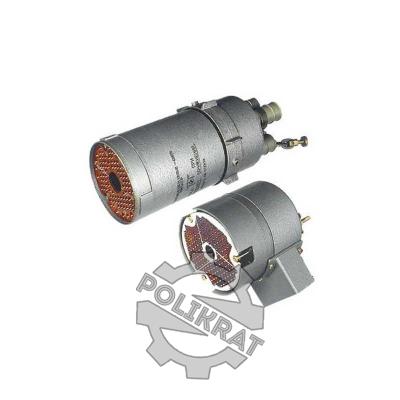

Соединители электроразрывные низкочастотные РА, РО, РР, РЭ, РИ

Средняя: 5 (2 оценки)
Код товара:
12087
Аббревиатура:
РА, РО, РР, РЭ, РИ
Документация:

Соединители электроразрывные низкочастотные РА, РО, РР, РЭ, РИ применяются для соединения и разъединения электрических цепей.

Обозначение

Вилка (Розетка) РА(Р,О,Э,И)-100(153) ИЮ0.364.018 ТУ, где

  • Р - условное обозначение типа соединителя;
  • А - разрывной межблочный, расчленяющийся при разъединении приборов, в которых он установлен;
  • Р - разрывной, расчленяющийся посредством механического воздействия на цепь;
  • О - отрывной, расчленяющийся посредством дистанционного электропривода;
  • Э - предназначен для установки в приборах-эквивалентах кабельных или других сетей;
  • И - предназначен для испытательных, проверочных и регламентных работ;
  • 100 (153) - количество контактов;
  • ИЮ0.364.018 ТУ - обозначение технических условий;
  • Вид покрытия контактов - серебро;
  • Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Условия эксплуатации

  • Синусоидальная вибрация :
    • диапазон частот, Гц 5 - 2500
    • амплитуда ускорения, м/с^2 (g) 100 (10)
    • (требования по виброустойчивости только для РО-100, РР-100, РА-153)
  • Линейное ускорение, м/с^2 (g) 250 (25)
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 133·10^-6 (1·10^-6)
  • Повышенная рабочая температура среды, °С 70
  • Пониженная рабочая температура среды, °С минус 60
  • Смена температуры среды, °С от 105 до минус 60
  • Повышенная относительная влажность воздуха при температуре 25 °С, % 80
  • Иней и роса
    • дождь (кроме вилок РЭ-100, РЭ-153)
    • динамическая пыль (кроме вилок РЭ-100, РЭ-153)
Технические характеристики
ПараметрЗначение
Токовая нагрузка, А, не более:
для 100-контактных соединителейна 12 контактах 3,5 мм 50 / на 9 контактах 1,8 мм 10 / на 26 контактах 1,8 мм 2 / на 18 контактах 1,8 мм 1 / на 35 контактах 1,8 мм 0,5
для 153-контактных соединителейна 15 контактах 10 / на 46 контактах 2 / на 30 контактах 1 / на 62 контактах 0,5
Максимальное рабочее напряжение, В 115
Сопротивление контактов, мОм:1,8 мм, не более 3 / 3,5 мм, не более 1
Сопротивление изоляции, МОм, не менее 1000
Испытательное напряжение, В (ампл ) 2100
Усилие расчленения гнёзд с контрольным калибром, Н (кгс):1,8 мм 0,5 - 1,5 (0,05 - 0,15) / 3,5 мм 1,5 - 3,0 (0,15 - 0,3)
Усилие сочленения РА-153, РИ-153, Н (кгс), не более 1000 (100)
Усилие расчленения соединителей, Н (кгс), не более 500 (50)
Число сочленений-расчленений 500
Минимальная наработка, ч 1000
Минимальный срок сохраняемости, лет 12

ПРАО завод "ЛТАВА" - это современное специализированное предприятие по разработке и изготовлению электрических соединителей, коммутационных изделий, контактных устройств и розеток соединительных для микроэлектроники.

Продукция ПРАО завод "ЛТАВА" находит самое широкое применение во многих отраслях промышленности и в различных видах техники.

Высокий технический уровень выпускаемых изделий обеспечивается наукоёмкими технологиями в пластмассовом, гальваническом, механосборочных производствах на оборудовании, представленном последними моделями станков с ЧПУ, высокопроизводительными автоматами, агрегатными станками, автоматизированными линиями.
