Устройство релейной защиты РЗЛ-01.03

Голосов пока нет
Код товара:
10920
Аббревиатура:
РЗЛ-01.03

Устройство релейной защиты РЗЛ-01.03 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации:

  • отходящих кабельных,воздушных линий электропередач напряжением 6-35 кВ;
  • защиты вводных и секционных выключателей;
  • в качестве резервной защиты трансформаторов.

Область применения

Устройство может применяться в качестве основного или резервного устройства РЗА присоединений комплектных распределительных устройств (КРУ), на панелях и в шкафах релейных залов и щитах управления электростанций и подстанций сетевых и промышленных предприятий.

Модификации

Устройство релейной защиты РЗЛ-01.03 изготавливается в двух типоисполнениях:

  • РЗЛ-01.03-Д2 - устройство защиты, автоматики сигнализации вводного выключателя 35-6 кВ;
  • РЗЛ-01.03-Д3 - устройство защиты, автоматики сигнализации секционного выключателя 35-6 кВ.

Особенности

Устройства РЗЛ-01.03-Д2 и РЗЛ-01.03-Д3 – относительно типовых исполнений имеют изменение аппаратной части двух и трех дискретных входов (ДВ) соответственно (ВХОДЫ D5, D6 в устройстве РЗЛ-01.03-Д2 и ВХОДЫ D4, D5, D6 в устройстве РЗЛ-01.03-Д3). Дискретный вход D4 запитан от внутреннего источника устройства, для реализации функции УРОВ работоспособной при провалах напряжения питания от номинального до нуля вольт не более 2с.

Дискретные входы D5, D6запитаны от внутреннего источника устройства, для реализации ЛЗШ работоспособной при провалах напряжения питания от номинального до нуля вольт не более 2с.

Входы D5, D6 имеют опасное постоянное напряжение на выводах и имеют гальваническую связь с питающей сетью. По отношению к цифровой части – имеется опторазвязка. Управление входами D5, D6 необходимо производить «сухим», изолированным от других частей схемы, контактом, рассчитанным на коммутацию постоянных напряжений до +400В и тока до 10 мА.

Эксплуатация

Устройство РЗЛ-01.03 предназначено для эксплуатации в следующих условиях:

  • рабочая температура окружающего воздуха от -40°С до +60°С,
  • относительная влажность при 25°С - до 98%;
  • атмосферное давление - от 550 до 800 мм рт. ст.;
  • окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации и электромагнитных помех;
  • синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
  • многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения - от 15 до 20 мс.
Технические характеристики
ПараметрЗначение
Входной номинальный переменный ток фаз, Iн5А или 1А
Частота переменного тока90-250 В /DС или АС/
Напряжение оперативного питания90-250 В /DС или АС/
Диапазон частоты45–55 Гц
Номинальная частота50 Гц
Потребляемая мощность, не более5ВА + 0,4 ВА на каждый вкл. дискретный выход
Максимальный бросок тока при подаче напряжения питания10А, 10 мкс
Кратковременное пропадание напряжения питания (при питании на Uном = 220В)500 мсек
Время готовности к самотестированию при питании от токовых цепей, не более150 мсек
Время готовности к самотестированию при питании от цепей напряжения, не более50 мсек
Время самотестирования устройства после подачи на него напряжения питания250 мсек
Минимальный входной ток одной из фаз
Номинальный входной ток
Длительно допустимый входной ток20А
Мощность, потребляемая от каждой из фаз при питании от цепей напряжения2,5 ВА
Максимально допустимая мощность, снимаемая с измерительных трансформаторов12 ВА
Диапазон уставок выдержек времени (ВВ) для каждой ступени МТЗ0,1 – 25 Iн с шагом 0,02 Iн
Задание уставок каждой ступени МТЗ0 – 32сек с шагом 0,05сек
Точность измерения токов, не болеепрограммно с возможностью блокировки, в том числе и любым дискретным входом
Коэффициент возврата после снижения измеряемого тока ниже тока МТЗ3%
Уставки ВВ для всех ступеней0,95
При активности флага ускорения МТЗ, время регулируется0 – 5с с шагом 0,1 сек
Диапазон уставок по току срабатывания0,01- 1 А
Диапазон уставок по времени срабатывания0–32сек с шагом 0,05сек
Задание уставок по току и временипрограммно с возможностью блокировки
Диапазон времени работы 1-ой,2-ой ступени АПВ0 - 600 сек с шагом 0,1сек
Диапазон времени повторной готовности 1-ой,2-ой ступени АПВ5 - 600 сек с шагом 0,1сек
Возможность блокировки 1-ой,2-ой ступени АПВпрограммно или по ДВ
Диапазон уставок по времени срабатывания0,1-1 сек с шагом 0,1сек
Задание уставок по временипрограммно с возможностью блокировки
Управляющее напряжение постоянное, Uном220В; U«1»выше 0,6Uном.; U«0» ниже 0,4Uном.
Управляющее напряжение переменное 50Гц, Uном220В; U«1» выше 0,8Uном.; U«0» ниже 0,45Uном.
Отклонение порогов срабатывания±0,1∙Uном
Входное сопротивление, не более, кОм50 кОм
Кол-во выходных реле командных программируемых с переключающим контактом1
Кол-во выходных реле командных программируемых с замыкающим контактом4
Реле сигнала неисправности с переключающим контактом1
Коммутационная способность контактов реле при коммутации цепей переменного тока220В,5А,1000ВА (cosj>=0,6)
Коммутационная способность контактов реле при замыкании цепей постоянного тока250В, 0,4А (τ=30mc)
Коммутационная способность контактов реле при размыкании цепей постоянного тока30 Вт
Коммутационная способность контактов реле длительно допустимый ток8 А
Электрическая прочность изоляции цепей тока, включенных в разные фазы между собой и по отношению к корпусу, цепей напряжения и входных цепей питания по отношению к корпусу2000 В переменного тока частоты 50Гц в течение 1 минуты
Электрическая прочность изоляции остальных, гальванически развязанных, цепей (кроме выводов замыкающих контактов электромагнитных реле)1500 В переменного тока частоты 50 Гц в течение 1 минуты
Электрическая прочность изоляци выводов замыкающих контактов электромагнитных реле500 В переменного тока частоты 50 Гц в течение 1 минуты
Термическая стойкость токовых цепей (1 секундная)50∙Iн
Термическая стойкость токовых цепей (длительная)8∙Iн

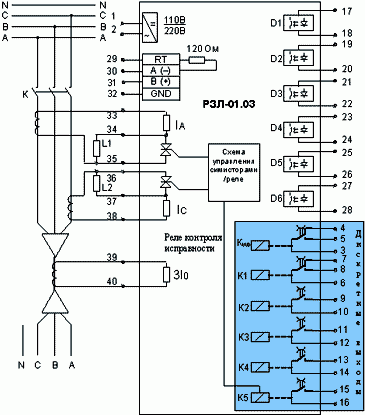

Рис.1. Схема подключения внешних цепей с двумя измерительными ТТ к устройству РЗЛ-01.03 с цепями шунтирования-дешунтирования

Общество с ограниченной ответственностью "Научно-производственное предприятие "Релсис", правопреемник ПАО «Электротехнический завод» (г. Киев), является многопрофильным предприятием, осуществляющим полный цикл работ по выпуску конкурентоспособной продукции под торговой маркой "Релсис", - начиная от маркетинговых исследований и анализа запросов потребителей, НИОКР и до серийного выпуска сертифицированного изделия.
